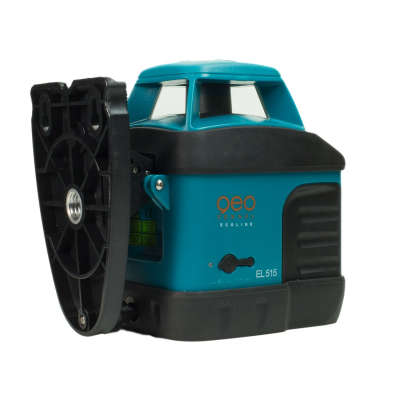

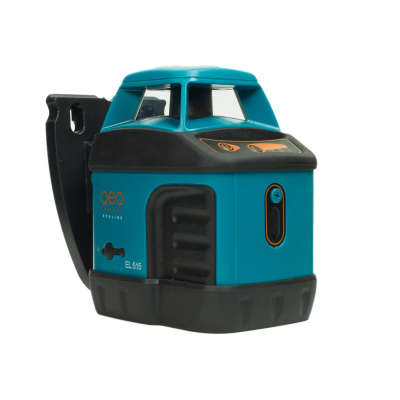

Ротационный нивелир Geo-Fennel Ecoline EL 515







Код: 1299
Снят с производства
120 м / ± 0.3 мм/м / IP54
Производитель | Geo-Fennel |
Артикул | D1000 |
Инструкция | Скачать |
- Описание
- Характеристики
- Комплектация
- Файлы
Недорогой ротационный лазерный нивелир Geo-Fennel Ecoline EL515 с автоматическим нивелированием в горизонтальной плоскости и ручным выравниванием по вертикали. В комплекте поставки входит: приемник с креплением на рейку, настенное крепление и удобная сумка для переноски.
ОписаниеЛазерный нивелир geo-Fennel-ecoline EL 515 служит для целого комплекса работ, таких как выставление маяков, выравнивание полов, разметки потолочных конструкций. Это надежный и точный лазерный нивелир для горизонтальной и вертикальной разметки! Он идеально подходит для тех, кто занимается ландшафтным дизайном, частным строительством, земляными и посадочными работами!
Приемник лазерного луча в комплекте увеличит дальность и возможности использования. Три скорости вращения, самовыравнивание и всего две кнопки управления гарантируют завершение работы быстро и точно. Дополнительное преимущество этого класса нивелиров - система включения лазера - пока не включено самовыравнивание лазер не работает. Эта опция убережет от некорректных измерений.
Использование прибора максимально просто. Снимите крышку батарейного отсека и вставьте 6 батареек АА (соблюдайте полярность).

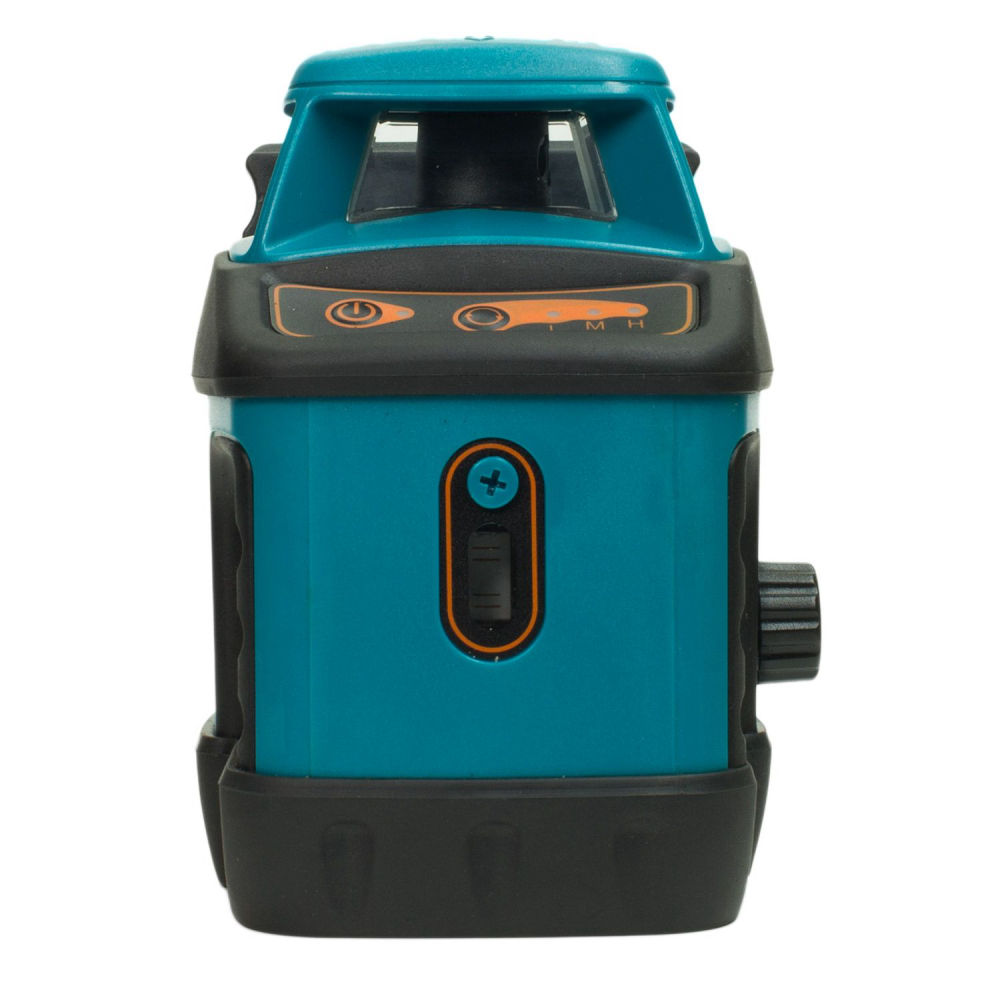

Для горизонтального измерения поставьте прибор на гладкую плоскую поверхность или установите его на штатив, разблокируйте зажим компенсатора, который защищает прибор от поломки во время транспортировки. Нажмите на кнопку вкл/выкл. Горизонтальная линия будет выровнена с отклонением не более +/- 3° . Голова лазера начинает вращаться. Переключатель на клавиатуре позволяет установить необходимую скорость вращения. Светодиоды L (200 об/мин), М (400 об/мин) и Н (600 об/мин) указывают, какая скорость выбрана. Звуковой сигнал означает, что инструмент вышел за рамки диапазона компенсатора +/- 3° . Голова лазера останавливается.
Для вертикального измерения необходимо установить зажим компенсатора в положение „блокировка” для подготовки инструмента к работе. Присоедините настенное/напольное крепление к лазерному нивелиру и нажмите на рычаг для фиксации. Отрегулируйте уровень с помощью установочного винта. Следите, чтобы пузырек был установлен очень точно, поскольку компенсатор в вертикальном положении не работает. Действуйте далее, как описано в разделе „горизонтальное использование”.
Приемник лазерного луча в комплекте увеличит дальность и возможности использования. Три скорости вращения, самовыравнивание и всего две кнопки управления гарантируют завершение работы быстро и точно. Дополнительное преимущество этого класса нивелиров - система включения лазера - пока не включено самовыравнивание лазер не работает. Эта опция убережет от некорректных измерений.
Использование прибора максимально просто. Снимите крышку батарейного отсека и вставьте 6 батареек АА (соблюдайте полярность).
Для горизонтального измерения поставьте прибор на гладкую плоскую поверхность или установите его на штатив, разблокируйте зажим компенсатора, который защищает прибор от поломки во время транспортировки. Нажмите на кнопку вкл/выкл. Горизонтальная линия будет выровнена с отклонением не более +/- 3° . Голова лазера начинает вращаться. Переключатель на клавиатуре позволяет установить необходимую скорость вращения. Светодиоды L (200 об/мин), М (400 об/мин) и Н (600 об/мин) указывают, какая скорость выбрана. Звуковой сигнал означает, что инструмент вышел за рамки диапазона компенсатора +/- 3° . Голова лазера останавливается.
Для вертикального измерения необходимо установить зажим компенсатора в положение „блокировка” для подготовки инструмента к работе. Присоедините настенное/напольное крепление к лазерному нивелиру и нажмите на рычаг для фиксации. Отрегулируйте уровень с помощью установочного винта. Следите, чтобы пузырек был установлен очень точно, поскольку компенсатор в вертикальном положении не работает. Действуйте далее, как описано в разделе „горизонтальное использование”.
Технические характеристики | ||
---|---|---|
Технические характеристики | Диапазон работ с приемником: | 120 м |
Видимый диапазон: | 30 м | |
Точность по горизонтали: | ± 0.3 мм/м | |
Цвет лазера | Красный | |
Нивелирование: | По горизонтали и вертикали | |
Тип компенсатора: | Сервопривод | |
Кол-во скоростей | 3 | |
Работа компенсатора: | ± 3° | |
Скорость вращения | 200/400/600 об/мин | |
Элементы питания | 6 х АА 1,5V | |
Время работы | 30 ч | |
Рабочая температура: | от-10°C до+45°C | |
Защита от пыли и влаги | IP54 | |
Вес | 1,5 кг | |
Габариты прибора | 140х120х158 мм | |
Функциональные возможности: | Горизонтальная разметка | Есть |
Вертикальная разметка | Есть | |
Регулировка наклона плоскости по оси X: | Нет | |
Регулировка наклона плоскости по оси Y: | Нет | |
Отвес вверх | Есть | |
Комплект поставки | Приемник излучения | Есть |
Модель приемника | Есть | |
Тип дистанционного управления | Нет | |
Модель дистанционного управления | Есть | |
Настенное крепление | Есть | |
Аккумулятор | Нет | |
Зарядное устройство | Нет | |
Кейс | Пластиковый | |
Штрих-код | 4045921106758 |
Комплектация Geo-Fennel Ecoline EL 515

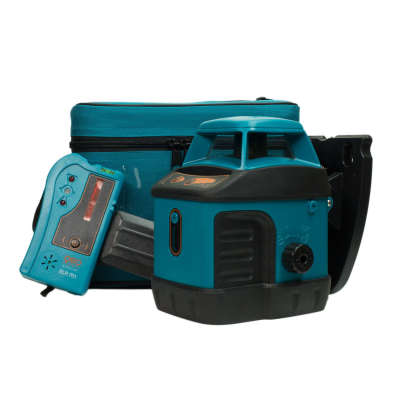

Лазерный нивелир Geo-Fennel Ecoline EL515, лазерный приемник, крепление для приемника на рейку, настенное крепление, комплект батарей 6 шт., сумка для переноски, инструкция.
