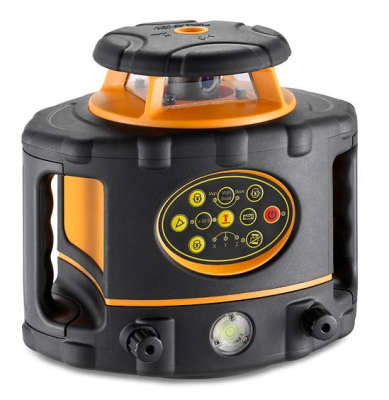

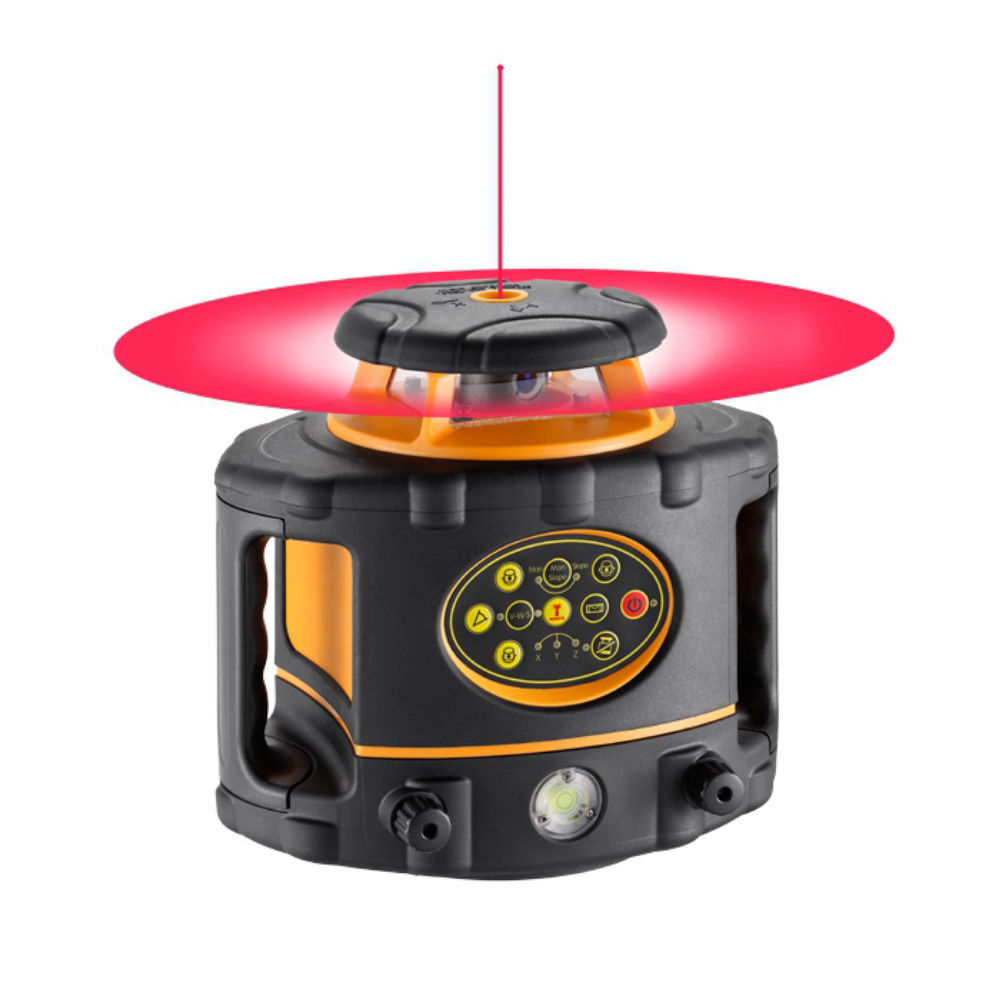

Ротационный нивелир Geo-Fennel FL 260 VA




Код: 1077
Снят с производства
600 м / ± 0.05 мм/м / IP66
Производитель | Geo-Fennel |
Артикул | 242000 |
Инструкция | Скачать |
- Описание
- Характеристики
- Комплектация
- Файлы
Лазерный нивелир geo-FENNEL FL 260VA оборудован электронным компенсатором на сервоприводах в отличие от 200 серии нивелиров.
ОписаниеЛазерный нивелир geo-FENNEL FL 260VA оборудован электронным компенсатором на сервоприводах в отличие от 200 серии нивелиров. За счет такой конструкции и принципа самовыравнивания повышаются точность прибора до ±0,1мм/м и диапазон конпенсации прибора до ±5°, что способствует более быстрой и точной установке прибора в заданной точке на более неровной поверхности, чем ранее.
На боковой панели корпуса лазерного нивелира установлен круглый пузырьковый уровень для контроля точности установки прибора в вертикальной плоскости (при установке на боковой подствке). Выравнивание в вертикальной плоскости производиться также автоматически с помощью сервоприводов по датчикам наклона.
При разгоризонтировании прибора в случае случайного толчка прибор останавливает работу и производит выранивание сервоприводами, после чего продолжает работу далее.
Значительно расширены функции прибора по сравнению с предыдущими моделями. Добавлены функции регулировки угла наклона прибора в плоскости Х и Y до 5°, что позволяет производить планирование уклонов в горизонтальной плоскости по всем направлениям; юстировка (настройка) прибора в большенстве случаев осуществляется за счет электроники (т.е. набором нескольких кнопок), что позволяет провести настройку в полевых условиях самостоятельно, не прибегая к услугам сервисного центра. Эти новые функции стали возможны только благодаря использованию системы электронного компенсатора на сервоприводах.
Лазерный нивелир FL250VA-N оборудован более мощным ротационным механизмом, который позволяет вращать лазерный излучатель с повышенную скорость вращения в ротационном режиме до 500об./мин. Высокая скорость вращения делает прибор многопользовательским (т.е. сразу может выполнять в одном установочном пункте несколько функций, например планировка и помощь при земленных работах) — чем выше скорость, тем чаще лазерная точка проходит на расстоянии от лазерного нивелира через рейку или приемник!
Этот лазерный нивелир отлично подойдет для горизонтальной и вертикальной разметки в частном строительстве и при отделочных работах - для прокладки инженерных комуникаций, разметки полов и стен, установки потолочных и вентиляционных систем, при проведении планировочных работ, разметки криволинейных поверхностей, проведению отделочных работ, обустройству въездов и выездов под уклоном и т.д.
На боковой панели корпуса лазерного нивелира установлен круглый пузырьковый уровень для контроля точности установки прибора в вертикальной плоскости (при установке на боковой подствке). Выравнивание в вертикальной плоскости производиться также автоматически с помощью сервоприводов по датчикам наклона.
При разгоризонтировании прибора в случае случайного толчка прибор останавливает работу и производит выранивание сервоприводами, после чего продолжает работу далее.
Значительно расширены функции прибора по сравнению с предыдущими моделями. Добавлены функции регулировки угла наклона прибора в плоскости Х и Y до 5°, что позволяет производить планирование уклонов в горизонтальной плоскости по всем направлениям; юстировка (настройка) прибора в большенстве случаев осуществляется за счет электроники (т.е. набором нескольких кнопок), что позволяет провести настройку в полевых условиях самостоятельно, не прибегая к услугам сервисного центра. Эти новые функции стали возможны только благодаря использованию системы электронного компенсатора на сервоприводах.
Лазерный нивелир FL250VA-N оборудован более мощным ротационным механизмом, который позволяет вращать лазерный излучатель с повышенную скорость вращения в ротационном режиме до 500об./мин. Высокая скорость вращения делает прибор многопользовательским (т.е. сразу может выполнять в одном установочном пункте несколько функций, например планировка и помощь при земленных работах) — чем выше скорость, тем чаще лазерная точка проходит на расстоянии от лазерного нивелира через рейку или приемник!
Этот лазерный нивелир отлично подойдет для горизонтальной и вертикальной разметки в частном строительстве и при отделочных работах - для прокладки инженерных комуникаций, разметки полов и стен, установки потолочных и вентиляционных систем, при проведении планировочных работ, разметки криволинейных поверхностей, проведению отделочных работ, обустройству въездов и выездов под уклоном и т.д.
Технические характеристики | ||
---|---|---|
Технические характеристики | Диапазон работ с приемником: | 600 м |
Видимый диапазон: | 20 м | |
Точность по горизонтали: | ± 0.05 мм/м | |
Точность по вертикали: | ± 0.1 мм/м | |
Цвет лазера | Красный | |
Нивелирование: | По горизонтали и вертикали | |
Тип компенсатора: | Сервопривод | |
Кол-во скоростей | 2 | |
Работа компенсатора: | ± 5° | |
Скорость вращения | 300/800 об/мин | |
Угол сканирования | 10°, 45°, 90°, 180° | |
Элементы питания | NiMH аккумулятор | |
Рабочая температура: | от-10°C до+45°C | |
Защита от пыли и влаги | IP66 | |
Вес | 2,6 кг | |
Габариты прибора | 219x160x202 мм | |
Функциональные возможности: | Горизонтальная разметка | Есть |
Вертикальная разметка | Есть | |
Регулировка наклона плоскости по оси X: | Есть | |
Регулировка наклона плоскости по оси Y: | Есть | |
Отвес вверх | Есть | |
Комплект поставки | Приемник излучения | Есть |
Модель приемника | FR45 | |
Тип дистанционного управления | ИК-пульт | |
Модель дистанционного управления | Есть | |
Настенное крепление | Нет | |
Аккумулятор | Есть | |
Зарядное устройство | Есть | |
Кейс | Пластиковый | |
Штрих-код | 4045921116535 |
Комплектация Geo-Fennel FL 260 VA
Ротационный лазерный нивелир Geo-Fennel FL 260VA
приемник лазерного излучения Geo-Fennel FR45
крепление для установки приемника на нивелирную рейку
лазерные очки для лучшей видимости лазерного луча
пульт дистанционного управления
интегрированное крепление для установки на пол/стену в вертикальном положении
аккумулятор
зарядное устройство
транспортировочный кейс
приемник лазерного излучения Geo-Fennel FR45
крепление для установки приемника на нивелирную рейку
лазерные очки для лучшей видимости лазерного луча
пульт дистанционного управления
интегрированное крепление для установки на пол/стену в вертикальном положении
аккумулятор
зарядное устройство
транспортировочный кейс
