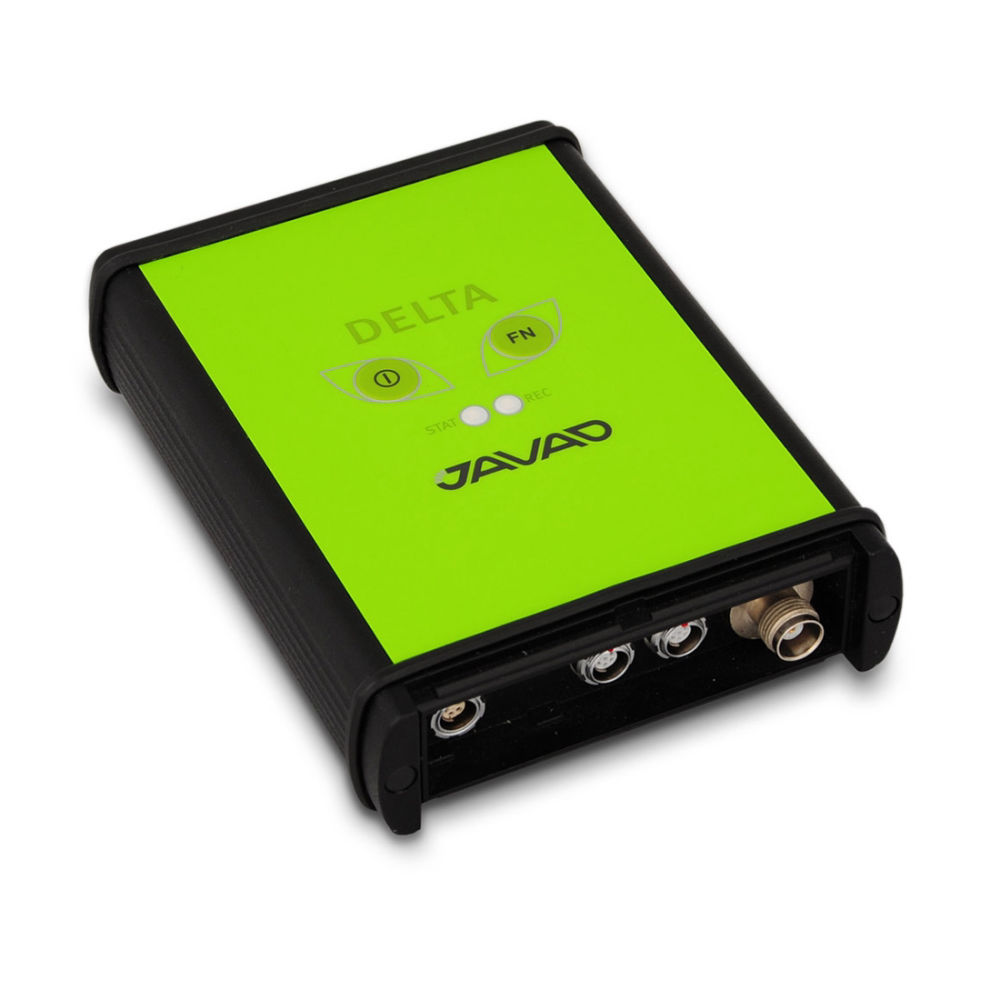

GNSS-приемник Javad DeltaD-G3D
- Описание
- Характеристики
- Комплектация
Семейство приемников DELTA основано на технологии TRIUMPH, воплощенной в СБИС “TRIUMPH”. Мощнные и надежные приемники DELTA могут применяться в высокоточных навигационных системах, в том числе в системах с высокой динамикой объектов, в системах управления движением транспорта, а также в комплектах оборудования для высокоточной съемки в целях геодезии, геодинамики, аэрогеофизики.
Преимущества Javad DeltaD-G3D
Описание- Режим подавления многолучевости (Multipath Reduction);
- Использование систем спутниковой дифференциальной навигации (SBAS) (WAAS, EGNOS, и т.д.)
- Регулируемые параметры системы фазовой автоподстройки частоты и системы автоматической подстройки по задержке
- Типы измерений: двухчастотный статический, кинематический, в режиме RTK и DGPS
- Автоматическая регистрация данных
- Установка различных углов
- Установка различных параметров съемки
- Статический или динамический режим
Приемники осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем GPS (США) и ГЛОНАСС (Россия). Данные съемки накапливаются вовнутренней памяти. Связь с внешними устройствами осуществляется через USB и последовательные порты. Есть возможность подключать внешнюю антенну и внешний источник электропитания.
Приемники поставляются со встроенным программным обеспечением “Delta firmware”, позволяющим контролировать измерительный процесс в полевых условиях, получать техническую поддержку в режиме online. Внешняя программа постобработки "Javad - GIODIS", поставляемая в комплекте (по заказу), предназначена для высокоточной обработки геодезических измерений, выполняемых с помощью приемника.
Приемник Javad Delta G3T открывает новые перспективы геодезистам и руководителям проектов,позволяя сократить количество переделок и максимально повысить производительность труда, экономя время и деньги. Javad Delta G3Tпредназначен для решения комплексных задач геодезии.
Приемник Javad Delta G3T может принимать и обрабатывать сигналы GPS L2C, GPS L5, ГЛОНАСС C/A L2, и GALILEO, повышая точность измерения координат ваших точек и позиций. Многосистемность приемника Delta G3T подразумевает возможность одновременногоиспользования спутников ГНСС - GPS , ГЛОНАСС и Galileo. Использование большего числа спутников способствует повышению точности измерения координат, увеличению производительности и снижению стоимости измерительных работ.
Способность работать с двумя частотами и прием сигналов ГНСС - эти возможности приемника Javad Delta G3T в совокупности позволяют существенно сократить время получения фиксированного решения в режиме “кинематики реального времени” (RTK, Real Time Kinematic), широко
используемом для получения высокоточных данных. Множество прочих возможностей приемника, включая методы подавления многолучевости (multipath reduction) и совместного слежения (common tracking), позволяют устойчиво принимать слабые сигналы.
Приемник Javad Delta G3T обеспечивает пользователя функциональными средствами, точностью и целостностью, необходимыми для быстрого и простого сбора данных. После того как питание включено и приемник выполнил самопроверку, двести шестнадцать каналов приемника инициализируются и начинают отслеживать видимые СРНС спутники. Каждый канал приемника может использоваться для отслеживания C/A-L1, P-L1 или P-L2 сигналов. Число доступных каналов позволяет приемнику отслеживать все видимые спутники в любое время и в любом месте.
Антенна принимает различные сигналы для обработки. Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное устройствоприемника соединены коаксиальным кабелем. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслеживания сигнала. После того, как в канале устанавливается режим слежения за сигналом, осуществляется измерение необходимых параметров принимаемого сигнала (фаза несущей и задержка кода). Сигнал демодулируется и из навигационного кадра извлекаются навигационные данные.
При слежении за сигналами от четырех или более спутников решается задача “абсолютного местоопределения” и вычисляются координаты приемника (в системе базовых геодезических параметров WGS-84 или в другой системе) и время. При необходимости, информация сохраняется в памяти приемника, и позднее может быть переписана в компьютер и использована в программах постобработки. Если приемник работает в RTK-режиме, то сырые данные могут записываться во внутреннюю память приемника, что обеспечивает оператору возможность дополнительной проверки результатов измерений, полученных в реальном времени в полевых условиях.
Приемники поставляются со встроенным программным обеспечением “Delta firmware”, позволяющим контролировать измерительный процесс в полевых условиях, получать техническую поддержку в режиме online. Внешняя программа постобработки "Javad - GIODIS", поставляемая в комплекте (по заказу), предназначена для высокоточной обработки геодезических измерений, выполняемых с помощью приемника.
Приемник Javad Delta G3T открывает новые перспективы геодезистам и руководителям проектов,позволяя сократить количество переделок и максимально повысить производительность труда, экономя время и деньги. Javad Delta G3Tпредназначен для решения комплексных задач геодезии.
Приемник Javad Delta G3T может принимать и обрабатывать сигналы GPS L2C, GPS L5, ГЛОНАСС C/A L2, и GALILEO, повышая точность измерения координат ваших точек и позиций. Многосистемность приемника Delta G3T подразумевает возможность одновременногоиспользования спутников ГНСС - GPS , ГЛОНАСС и Galileo. Использование большего числа спутников способствует повышению точности измерения координат, увеличению производительности и снижению стоимости измерительных работ.
Способность работать с двумя частотами и прием сигналов ГНСС - эти возможности приемника Javad Delta G3T в совокупности позволяют существенно сократить время получения фиксированного решения в режиме “кинематики реального времени” (RTK, Real Time Kinematic), широко
используемом для получения высокоточных данных. Множество прочих возможностей приемника, включая методы подавления многолучевости (multipath reduction) и совместного слежения (common tracking), позволяют устойчиво принимать слабые сигналы.
Приемник Javad Delta G3T обеспечивает пользователя функциональными средствами, точностью и целостностью, необходимыми для быстрого и простого сбора данных. После того как питание включено и приемник выполнил самопроверку, двести шестнадцать каналов приемника инициализируются и начинают отслеживать видимые СРНС спутники. Каждый канал приемника может использоваться для отслеживания C/A-L1, P-L1 или P-L2 сигналов. Число доступных каналов позволяет приемнику отслеживать все видимые спутники в любое время и в любом месте.
Антенна принимает различные сигналы для обработки. Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное устройствоприемника соединены коаксиальным кабелем. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслеживания сигнала. После того, как в канале устанавливается режим слежения за сигналом, осуществляется измерение необходимых параметров принимаемого сигнала (фаза несущей и задержка кода). Сигнал демодулируется и из навигационного кадра извлекаются навигационные данные.
При слежении за сигналами от четырех или более спутников решается задача “абсолютного местоопределения” и вычисляются координаты приемника (в системе базовых геодезических параметров WGS-84 или в другой системе) и время. При необходимости, информация сохраняется в памяти приемника, и позднее может быть переписана в компьютер и использована в программах постобработки. Если приемник работает в RTK-режиме, то сырые данные могут записываться во внутреннюю память приемника, что обеспечивает оператору возможность дополнительной проверки результатов измерений, полученных в реальном времени в полевых условиях.
Технические характеристики | ||
---|---|---|
Прием сигналов | Число каналов | 216 |
GPS | + | |
GLONASS | + | |
GALILEO | E1 | |
GNSS-антенна | Внешняя GNSS-антенна | |
Запись данных | Встроенная память | Встроенная |
Форматы данных | GPS L1, L2, Galileo E1/E5A, ГЛОНАСС L1/L2 (только G3T и G3TAJ) фаза и несущая | |
Частота записи | 100Гц | |
Порты связи | USB | 3 последовательных (RS232) до 460.8 кбит/сек, последовательный (RS422) до 460.8 кбит/сек, высокоскоростной USB 2.0 (480 Mbps), Full-duplex 10BASE-T/100BASE-TX Ethernet |
Пользовательский интерфейс | Управление | Две кнопки: Включения/Выключения, Function (FN) – начало/конец записи данных |
Индикация | Два трехцветных | |
Условия эксплуатации | Рабочая температура | от-40°C до+80°C |
Влажность | 95% неконденсирующаяся | |
Защита от воды, пыли и песка | IP66 | |
Вес и размеры | Вес приемника | 414г |
Размер | 109х35х169 | |
Гарантия | 1 год |
Комплектация Javad DeltaD-G3D
GNSS-приемник Javad Delta G3T, кабель передачи данных DB9, кабель питания, кабель SAE-SAE.
