Коптер Геоскан 401 Геодезия
- Описание
- Характеристики
- Комплектация

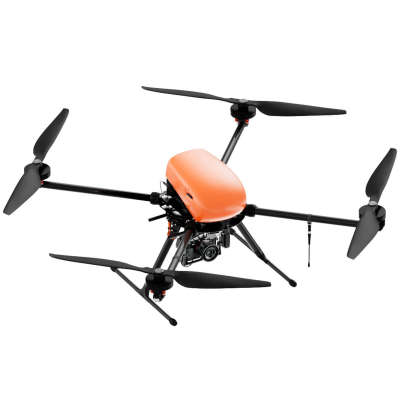

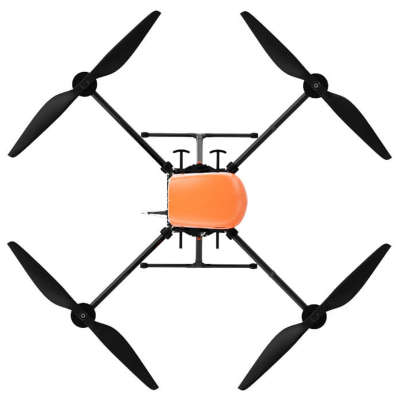

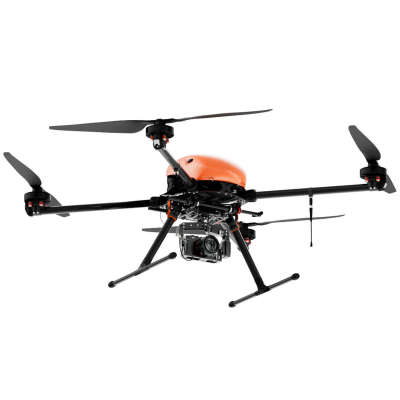

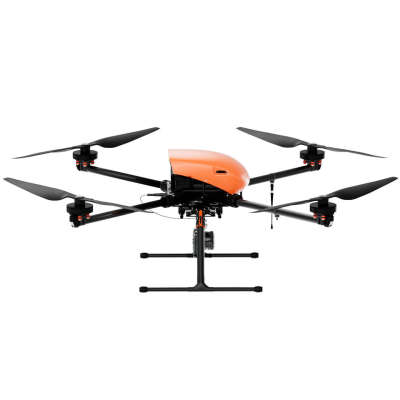

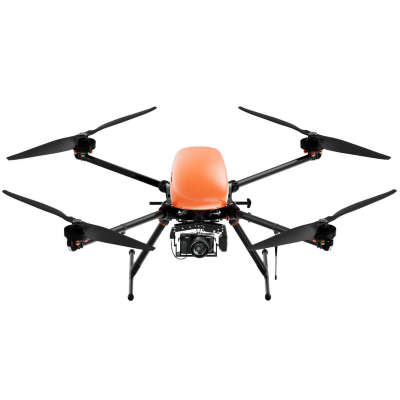

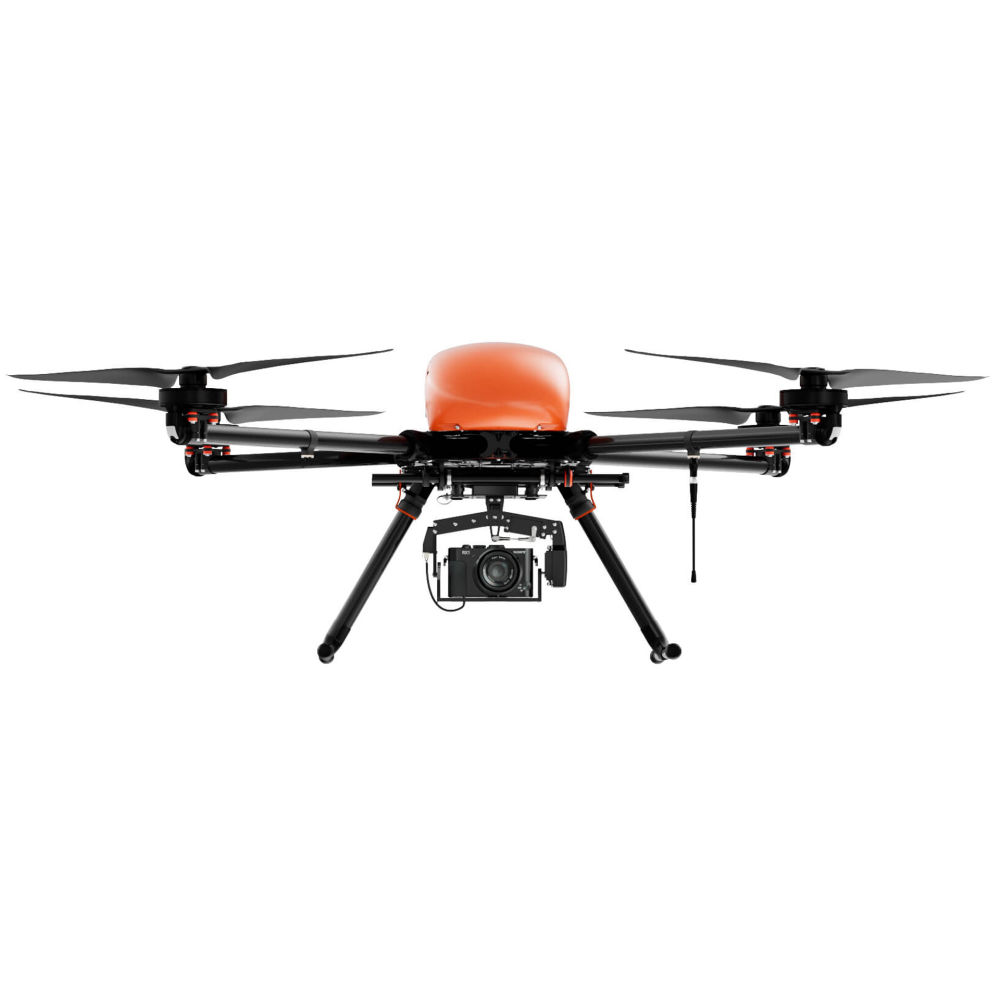

Геоскан 401 Геодезия. Аэрофотосъемочный комплекс с вертикальным взлетом и посадкой. Способен стартовать с площадки диаметром 5м, работать в ограниченном пространстве и точно огибать рельеф. С Геоскан 401 Геодезия Вы сможете снимать высотные сооружения (трубы), объекты с выраженным рельефом и значительным перепадом высот (карьеры) или вертикальные поверхности (фасады). Благодаря геодезическому GNSS-приемнику на борту, полученные снимки позволят создавать точные геопривязанные ортофотопланы и 3D-модели
Преимущества Геоскан 401 Геодезия
Описание- Высокая продуктивность
- Комплекс может находиться в воздухе до 60 минут, развивая скорость до 50 км/ч. За вылет производится фотосъемка до 2,1 км2.
- Эффективность
- Одновременное использование аэрофотосъемочной камеры и геодезического GNSS-приемника позволяет создавать максимально точные ортофотопланы. Благодаря поворотному механизму подвеса камеры записываются все детали объектов, и на основе полученных материалов можно сформировать подробную трехмерную модель.
- Удобство использования
- Специализированное отлаженное ПО автопилота, созданное Геосканом, позволяет выполнять все задачи клиента, не требуя отладки и сложной настройки. Разработка обеспечивает максимальную простоту и безопасность эксплуатации комплекса.
- Надежность
- Маневренный комплекс точно следует даже самому сложному маршруту с огибанием рельефа местности и держит заданный курс даже при ветре 12 м/с в полностью автоматическом режиме.
- Универсальность
- Вертикальные взлет и посадка позволяют использовать коптер в ограниченном пространстве городской застройки или густого леса. Благодаря умному аккумулятору, защищенному специальным корпусом, комплекс надежно работает при температуре от -40 до +40 °С (арктическая комплектация).
Длительность полета: до 1 часа,
Макс. протяженность маршрута: 24 км,
Площадь съемки за 1 полет: 0,95 - 2.1 кв.км,
Макс. допустимая скорость ветра: 12 м/с,
Скорость полета: 0-50 км/ч,
Макс. взлетная масса: 9,3 кг,
Макс. масса полезной нагрузки: 2,5 кг,
Габаритные размеры:,
Сложенное положение: 70х25х20 см,
Полётное положение: 150х150х43 см,
Мин. безопасная высота полета: От 25 м,
Макс. высота полета: 500 м,
Температура эксплуатации: от -20 до +40 °С,
(опционально возможно расширение до -40 °С),
Двигатель: электрический / 4 двигателя,
Взлет / посадка: вертикально в автоматическом режиме, площадка с диаметром 5м,
Макс. протяженность маршрута: 24 км,
Площадь съемки за 1 полет: 0,95 - 2.1 кв.км,
Макс. допустимая скорость ветра: 12 м/с,
Скорость полета: 0-50 км/ч,
Макс. взлетная масса: 9,3 кг,
Макс. масса полезной нагрузки: 2,5 кг,
Габаритные размеры:,
Сложенное положение: 70х25х20 см,
Полётное положение: 150х150х43 см,
Мин. безопасная высота полета: От 25 м,
Макс. высота полета: 500 м,
Температура эксплуатации: от -20 до +40 °С,
(опционально возможно расширение до -40 °С),
Двигатель: электрический / 4 двигателя,
Взлет / посадка: вертикально в автоматическом режиме, площадка с диаметром 5м,
| Технические характеристики | ||
|---|---|---|
| Технические характеристики БВС | Тип БВС | Мультироторный |
| Двигатели | Электрические, 4 | |
| Габаритные размеры в полетном положении | 150х150х43 см | |
| Максимальная продолжительность полета | 60 мин | |
| Максимальная скорость полета | 50 км/ч | |
| Максимальная высота полета над уровнем земли | 500 м | |
| Минимальная безопасная высота полета | 10 м | |
| Модификация | Арктик (-40 град.С) | |
| Максимально допустимая скорость ветра | 12 м/с | |
| Основные характеристики | Область применения | Кадастр, картография, маркшейдерия, дорожное хозяство, фасадная сьемка |
| Время полета | 60 мин | |
| Площадь исследования за полет | 0,65 - 2,1 кв.км | |
| Навесное оборудование | Фотокамера Sony RX1R II | |
| Протяженность маршрута | 24 км | |
| Рекомендуемое ПО | Geoscan Planner | |
| Температурный диапазон | -20 до +40 град.С | |
| Навесное оборудование | Тип навесного оборудования | Фотокамера |
| Название навесного оборудования | Фотокамера Sony RX1R II | |
| Матрица фотокамеры | Full-frame | |
| Разращение фотокамеры | 42 MP | |
| Фокусное расстояние | 35 мм | |
| АКБ | Тип АКБ | Li-iOn 10S |
| Емкость | 17000 мА*ч | |
| Рабочий диапазон температур | -20 до +40 град.С | |
| Модификация | Арктик (-40 до +20 град.С) | |
| Гарантия | 1 год/80 часов | |
Комплектация Геоскан 401 Геодезия
Беспилотное воздушное судно (БВС) Геоскан 401
Модернизированная цифровая фотокамера Sony RX1R II (42 Мпикс, объектив 35 мм, полноразмерная матрица, центральный затвор))
Двухчастотный/трехсистемный бортовой геодезический приемник с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)
Аккумуляторная батарея с системой защиты - 1 шт: 10S, 17000 mAh (рекомендации по использованию АКБ)
Комплект запасных частей
Программное обеспечение для планирования полетного задания Geoscan Planner
Радиомодем для канала связи управления и телеметрии
Зарядная станция в защитном кейсе IP67 (размер 50x40x19 см, масса без аккумуляторов: 7.5 кг)
Защитный транспортировочный кейс IP67 для БПЛА (размер: 80x52x31 см, вес брутто: 16 кг)
Инструкция
Дополнительное оборудование
Дополнительное беспилотное воздушное судно Геоскан 401 (коптер, электроника, бортовой блок связи управление/телеметрия, защитный контейнер IP67, ЗИП)
Модификация «Арктика» (расширение температурного диапазона от -40 до +20)
