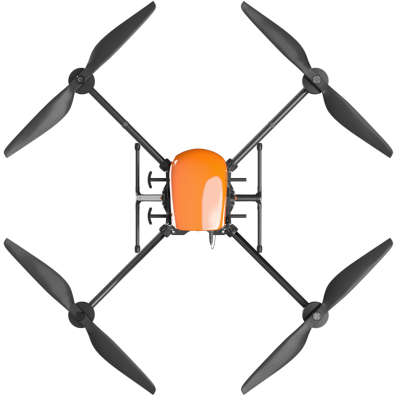

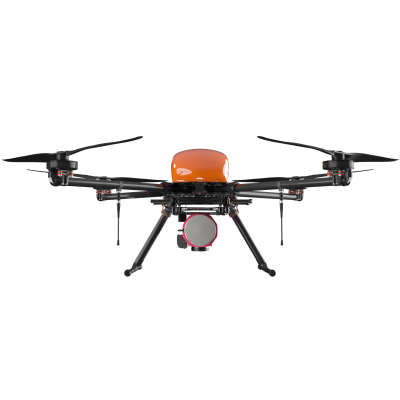

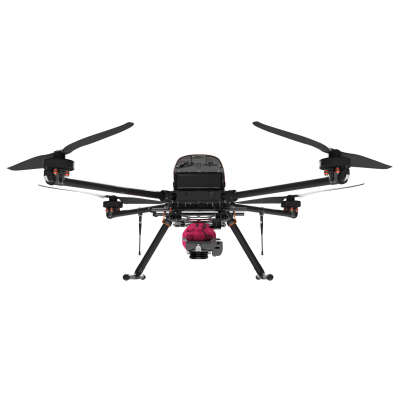

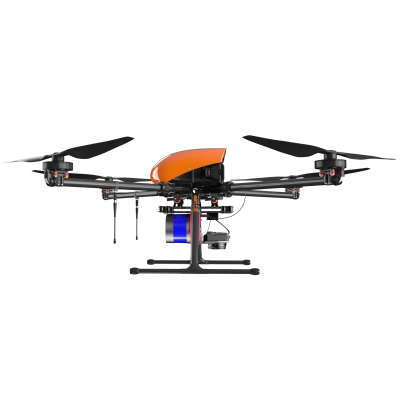

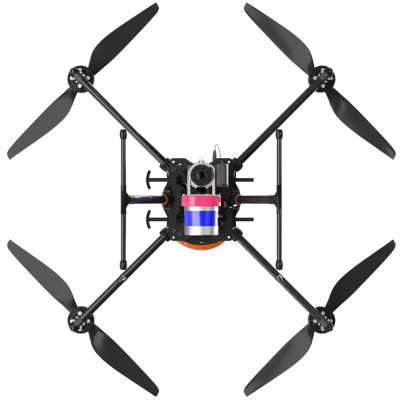

Коптер Геоскан 401 Лидар
- Описание
- Характеристики
- Комплектация
Беспилотный комплекс «Геоскан 401 Лидар» разработан для лазерного сканирования и последующего построения трехмерных моделей местности или отдельных объектов. Он способен стартовать с площадки радиусом 5 м, работать в ограниченном пространстве и совершать полет с точным огибанием контура рельефа. В качестве полезной нагрузки на БПЛА установлен лазерный сканер АГМ со встроенным GNSS-приемником и возможностью подключения аэрофотосъемочной камеры Sony A6000. Такое сочетание позволяет выполнять аэрофотосъемку параллельно с лазерным сканированием, благодаря чему плотные облака точек формируются не только по данным с лазерного сканера, но и с помощью фотограмметрии. При их объединении повышается точность построения и детализация трехмерных объектов.
Преимущества Геоскан 401 Лидар
Описание- Длительность полета: до 40 мин,
- Площадь съемки: 0,74–1,7 кв.км,
- Макс. допустимая скорость ветра: 12 м/с,
- Скорость полета: 0–50 км/ч,
- Габаритные размеры:,
- Сложенное положение: 71 × 20 × 19 см,
- Полётное положение: 150 × 150 × 56 см,
- Мин. безопасная высота полета: от 25 м,
- Эффективная высота полета: до 160 м,
- Температура эксплуатации: от -20 до +40 °С,
- (опционально возможно расширение до -40 °С),
- Двигатель: электрический / 4 двигателя,
- Взлет / посадка: вертикально в автоматическом режиме, площадка с радиусом 5 м,
- Температура эксплуатации лазерного сканера: от -10 до +60 °С,
Комплекс «Геоскан 401 Лидар» способен эффективно вести съемку участков с высокой растительностью, лесных массивов, объектов со значительным перепадом высот (карьеров и горной местности) или вертикальных поверхностей (фасады зданий). Лазерное сканирование по заданному маршруту выполняется в автоматическом режиме. По данным, полученным в результате съемки, выстраиваются трехмерные модели рельефа, геопривязанные ортофотопланы и цифровые модели местности.
В зависимости от задач и требований точности на БПЛА могут быть установлены лазерный сканер АГМ-МС1 или АГМ-МС3.
В зависимости от задач и требований точности на БПЛА могут быть установлены лазерный сканер АГМ-МС1 или АГМ-МС3.
| Технические характеристики | ||
|---|---|---|
| Технические характеристики БВС | Тип БВС | Мультиротрный |
| Двигатели | Электрические, 4 | |
| Габаритные размеры в полетном положении | 150х150х56 см | |
| Максимальная продолжительность полета | 40 мин | |
| Максимальная скорость полета | 50 км/ч | |
| Максимальная высота полета над уровнем земли | 160 м | |
| Минимальная безопасная высота полета | 25 м | |
| Модификация | Возможность подключения фотокамеры | |
| Максимально допустимая скорость ветра | 12 м/с | |
| Основные характеристики | Область применения | Инженерные и геодезические изыскания, Моделирование инфраструктурных объектов, Паспортизация автомобильных и железных дорог, Создание данных для ГИС и САПР систем различного назначения |
| Время полета | 40 мин | |
| Площадь исследования за полет | 0,74–1,7 кв.км | |
| Навесное оборудование | Лидар АГМ-МС3.200/АГМ-МС3.100 | |
| Протяженность маршрута | 22 км | |
| Рекомендуемое ПО | Geoscan Planner, ScanWorks | |
| Температурный диапазон | от -10 до +60 (для лидара) град.С | |
| Навесное оборудование | Тип навесного оборудования | Лидар |
| Название навесного оборудования | АГМ-МС3.200/АГМ-МС3.100 | |
| АКБ | Тип АКБ | Li-iOn 10S |
| Емкость | 17000 мА*ч | |
| Гарантия | 1 год / 80 полетов | |
Комплектация Геоскан 401 Лидар
- БВС Геоскан 401
- Крепление для лазерного сканера АГМ-МС
- Геодезическая антенна L1/L2
- Программное обеспечение для планирования полетного задания Geoscan Planner
- Радиомодем для канала связи управления и телеметрии
- Аккумуляторная батарея с системой защиты - 2 шт.
- Двухпортовое зарядное устройство
- Комплект ЗИП
- Защищенный транспортировочный кейс для БВС
- Консультация в г. Москва
Дополнительно
Аккумуляторная батарея
Фотокамера Sony A6000 20 мм с креплением к лидару АГМ-МС,
Двухосевой подвес с модернизированным фотоаппаратом Sony DSC-RX1RM2,
Подробная консультация по работе с ПО для камеральной обработки данных (Agisoft Metashape Pro, Magnet Office tools). Консультация занимает 2 рабочих дня,
