Мобильная сканирующая система GeoSlam Zeb Locate

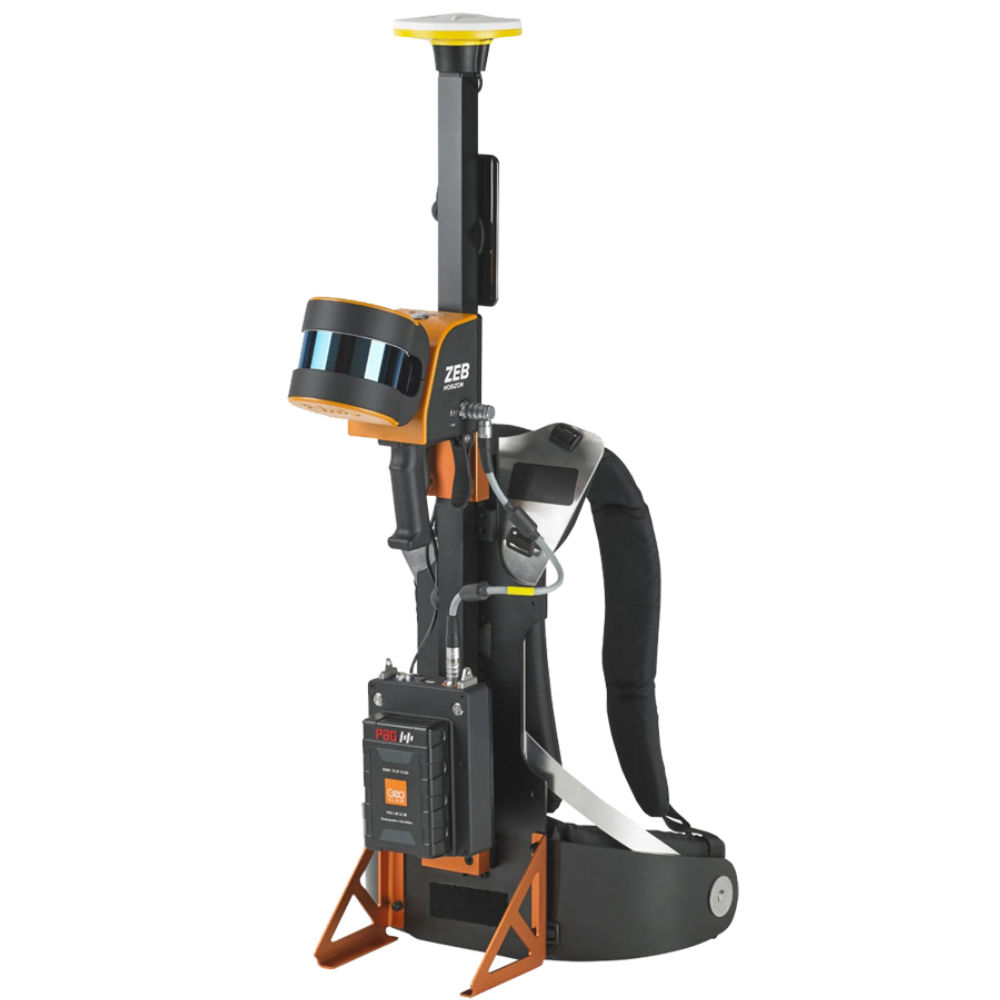

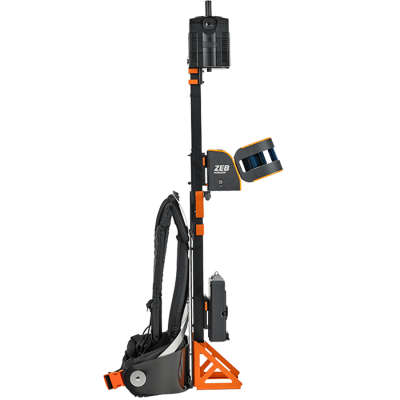

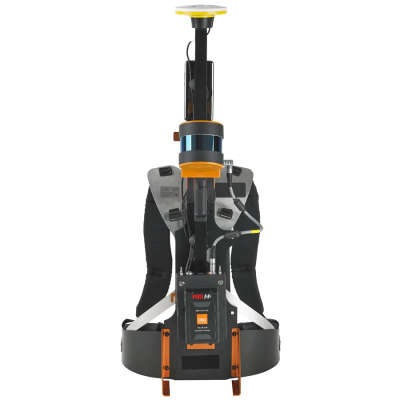

На переносной раме размещены все компоненты системы: Zeb Horizon, GNSS приемник для геопривязки данных, блок питания, обработки данных, внешние камеры и другое оборудование. Zeb Locate применяется для мобильного картографирования городских и промышленных территорий, линейных объектов, горнорудных выработок, лесных массивов, парков.

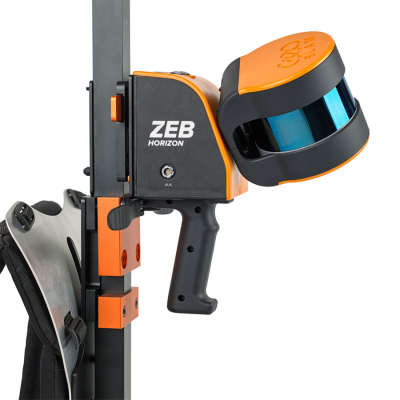

Ручной мобильный лазерный сканер GeoSlam Zeb Horizon используют, когда необходимо обеспечить высокую производительность работ, но при этом не предъявляются требования к высокой точности измерений. Прибор Zeb Horizon позволяет проводить измерения на расстоянии до 100 метров со скоростью 300 000 точек/сек, точность получаемых данных около 1-3 см в зависимости от внешних факторов.

Zeb Horizon состоит из поворотного лидарного модуля, размещенного на специальной рукояти и отдельного блока питания, сбора, обработки и хранения информации. Кроме этого Zeb Horizon может оснащаться дополнительными модулями, например внешней камерой Zeb Vision для получения облако точек в реальных цветах, Zeb Pano для 360 сферических панорамных фотоснимков, модулем для визуализации и контроля данных непосредственно в процессе измерений (версия Zeb Horozon RT). Преимущество этого прибора - в возможности вариативного использования, например для размещения на носимой платформе Zeb Locate, снабженной приёмником GNSS и фотокамерой, возможность установки на различные виды транспорта и БПЛА.

Для обработки полученных данных используется специализированное программное обеспечение Geoslam Connect. Программное обеспечение используется для обработки первичных данных и формирования итогового облака точек, геопривязки, колоризации данных, экспорта в наиболее популярные форматы данных, перенос в другие программы, такие как ESRI, Micromine, Revit и другие.

Дополнительно для обработки облаков точек используется программное обеспечение Geoslam Draw. Geoslam Draw содержит модули для решения как базовых, так и специализированных задач, например для BIM моделирования или расчетов для горнодобывающей отрасли, строительства тоннелей.
