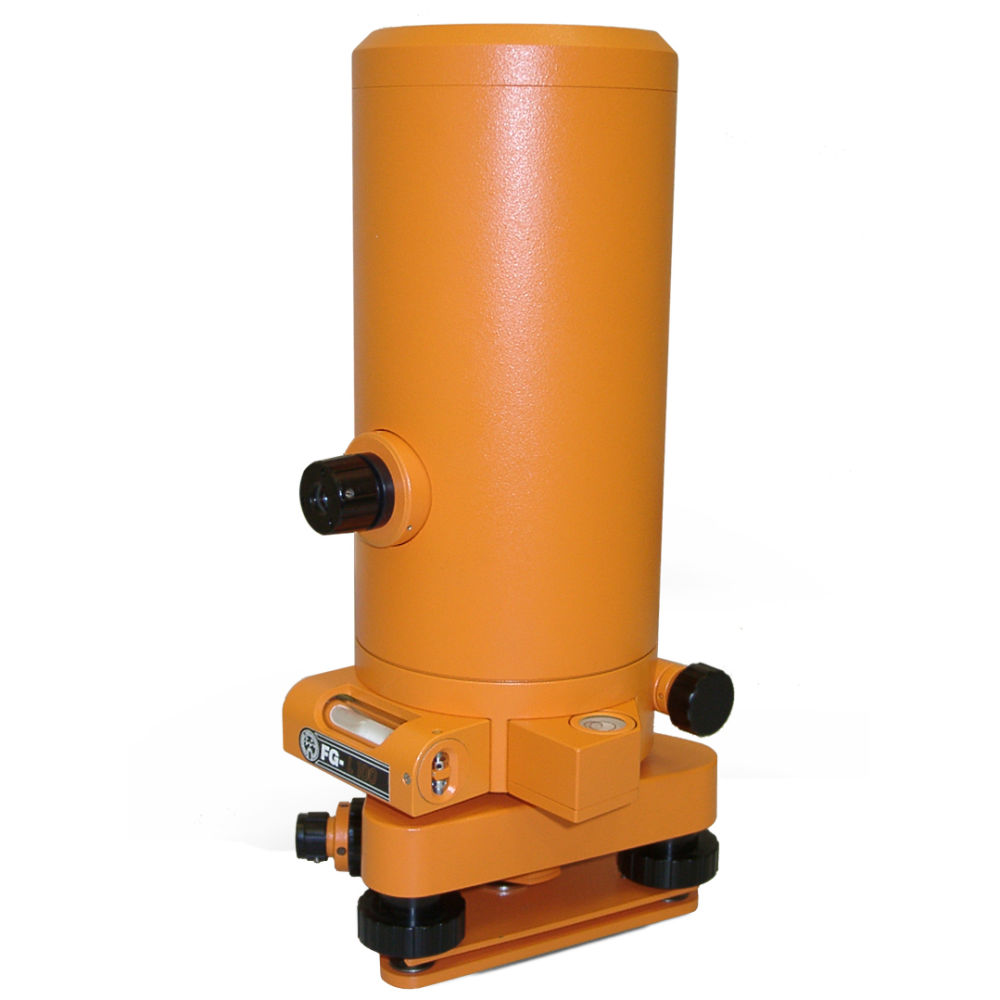

Прибор вертикального проектирования FG-L100
Код: 3066
Товар под заказ
Цена по запросу
± 1 мм/100м / 32X / 100 м
Производитель | FPM |
Артикул | FG-L100 |
Гарантия | 1 год |
- Описание
- Характеристики
- Комплектация
FPM FG-L100 — прецизионный оптический прибор вертикального проектирования, предназначенный для переноса между монтажными горизонтами планового положения точек методом визуального проецирования.
ОписаниеТакже прибор вертикального проектирования FPM FG-L100 может использоваться для геодезического контроля вертикальности линий и поверхностей конструкционных элементов сооружений, узлов технологического оборудования, проверки горизонтальности внешних конструкций и элементов сооружений. Это особенно важно в условиях, когда другие методы неприменимы, например, в стеснённых условиях плотной городской застройки.
Отличительные особенности данного ПВП продиктованы его происхождением. Прибор является современной модификацией широко известного ранее прибора вертикального проектирования PZL, выпускавшегося в ГДР фирмой Carl Zeiss Jena. Как и предшественника, пвп FPM FG-L100 отличает традиционное немецкое качество, высочайшая надежность и точность: прибор соответствует классу высокоточных оптических центриров строительного назначения с погрешностью не более 1 мм на 100 м превышения по вертикали.
Оптическая система ПВП имеет 32х кратное увеличение, но при этом обладает небольшим минимальным фокусным расстоянием — всего 2,2 м. Благодаря этому FPM FG-L100 отлично справляется с задачами вертикального проецирования в ходе геодезического сопровождения строительства сооружений любой высотности, как мало- и средне-этажных, так и высотных зданий.
Важным преимуществом прибора вертикального проектирования FPM FG-L100 перед лазерными построителями является неограниченное время непрерывной работы — для его использования не требуется источник питания.
Стабилизация визирной оси в вертикальном положении осуществляется посредством компенсатора колебаний быстрого действия: время успокоения не превышает одной секунды благодаря использованию воздушного демпфера. Кроме того, прибор вертикального проецирования FPM FG-L100 оснащён перпендикулярным цилиндрическим уровнем при оптической трубе и круглым уровнем на основании, используемым при установке прибора. С их помощью вы можете контролировать правильность положения зрительной системы при проведении замеров, исключая тем самым возможность возникновения случайных ошибок.
Отличительные особенности данного ПВП продиктованы его происхождением. Прибор является современной модификацией широко известного ранее прибора вертикального проектирования PZL, выпускавшегося в ГДР фирмой Carl Zeiss Jena. Как и предшественника, пвп FPM FG-L100 отличает традиционное немецкое качество, высочайшая надежность и точность: прибор соответствует классу высокоточных оптических центриров строительного назначения с погрешностью не более 1 мм на 100 м превышения по вертикали.
Оптическая система ПВП имеет 32х кратное увеличение, но при этом обладает небольшим минимальным фокусным расстоянием — всего 2,2 м. Благодаря этому FPM FG-L100 отлично справляется с задачами вертикального проецирования в ходе геодезического сопровождения строительства сооружений любой высотности, как мало- и средне-этажных, так и высотных зданий.
Важным преимуществом прибора вертикального проектирования FPM FG-L100 перед лазерными построителями является неограниченное время непрерывной работы — для его использования не требуется источник питания.
Стабилизация визирной оси в вертикальном положении осуществляется посредством компенсатора колебаний быстрого действия: время успокоения не превышает одной секунды благодаря использованию воздушного демпфера. Кроме того, прибор вертикального проецирования FPM FG-L100 оснащён перпендикулярным цилиндрическим уровнем при оптической трубе и круглым уровнем на основании, используемым при установке прибора. С их помощью вы можете контролировать правильность положения зрительной системы при проведении замеров, исключая тем самым возможность возникновения случайных ошибок.
Технические характеристики | ||
---|---|---|
Основные характеристики | Точность зенит | ± 1 мм/100м |
Точность надир | 0,5 мм/1,5м | |
Увеличение зрительной трубы | 32X | |
Минимальное расстояние | 2,2 м | |
Рабочее расстояние | 100 м | |
Диапазон работы компенсатора | ± 10 | |
Диапазон рабочих температур | от -20°C до +45°C | |
Размеры прибора | 385x225x170 | |
Вес | 3,7 кг | |
Гарантия | 1 год |
Комплектация FG-L100
Прибор, отвертка, шпилька, отвес, инструкция, футляр.
