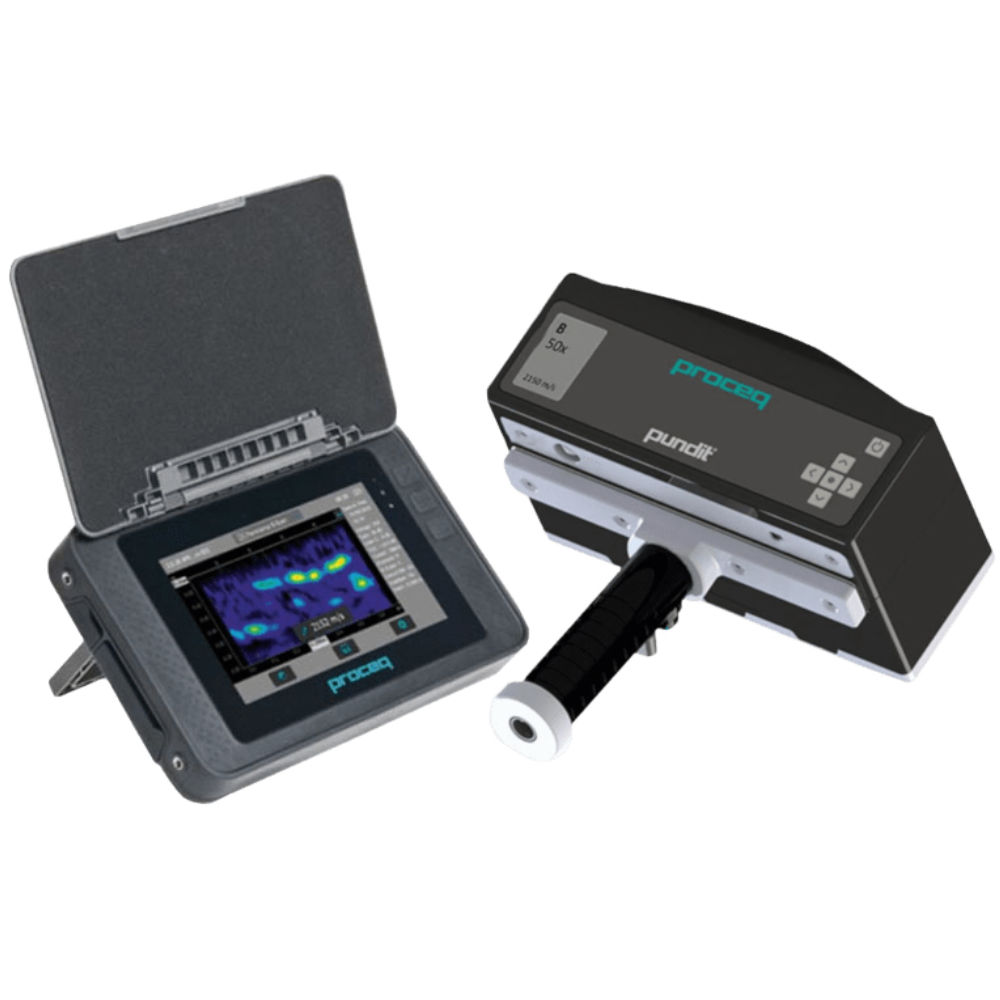

Ультразвуковой томограф бетона Proceq Pundit 250 Array
- Описание
- Характеристики
Самый быстрый и эффективный прибор для томографии бетона методом ультразвукового эхо-импульса с использованием технологии многоканальной фазированной дифракционной решетки.
Преимущества Proceq Pundit 250 Array
Описание- Высокое разрешение изображений дефектов, стальной арматуры и каналов
- Курсоры для информации о глубине и местоположении объекта
- Доступ к настройкам непосредственно из режима измерений
- Экспорт необработанных данных
- PC Software
- PL-Link для анализа и экспорта данных в приложения других производителей
- Защищенный электронный блок с цветным экраном 7" (800 x 480 пикселей) c сенсорным управлением и двухъядерным процессором
- Внутренняя флэш-память 8 Гб
- USB / питание и Ethernet
- A-скан
- B-скан в реальном времени
- Панорамный B-скан
Pundit 250 Array совершает квантовый скачок в ультразвуковой томографии. Наличие множества уникальных инноваций делают этот ультразвуковой многоканальный прибор лучшим и самым быстрым решением по измерению толщины, поиску дефектов и объектов, которые сложно обнаружить при помощи других технологий. Такой инновацией является оценка качества толстостенных бетонных элементов, например тюбинги тунелей, а также трубы и каналы, находящиеся за слоем арматуры бетона.
Уникальная технология B-скана в реальном времени и панорамные изображение с высоким разрешением доступны пользователю сразу на объекте. Возможность расширения комплектации до версии с двумя ручками и 16 канальной системы для двухкратного увеличения полосы сканирования.
Изображение с высоким разрешением
Просмотр и оптимизация В-скана в реальном времени перед сохранением
Панорамный режим для сканирования большой площади
Частота кадров - 5 кадров в секунду с полной стабилизацией изображения
Обзор
Диапазон измерений - До 1 м в зависимости от качества бетона
Диапазон частот - от 15 до + 100 кГц
Технология - Ультразвуковой эхо-импульс, фазированная дифракционная решетка
Разрешение измерения - 1 мкс
Модулирующее напряжение UPE - ±150 В
Коэффициент усиления приемника - 1 – 10000 (0 – 80 дБ)
Номинальная частота датчика - 50 кГц (поперечная волна)
Форма импульса - Прямоугольная волна
Задержка импульса - 8 – 200 мс
Количество каналов - 8 (с возможностью расширения до 16)
Уникальная технология B-скана в реальном времени и панорамные изображение с высоким разрешением доступны пользователю сразу на объекте. Возможность расширения комплектации до версии с двумя ручками и 16 канальной системы для двухкратного увеличения полосы сканирования.
Изображение с высоким разрешением
Просмотр и оптимизация В-скана в реальном времени перед сохранением
Панорамный режим для сканирования большой площади
Частота кадров - 5 кадров в секунду с полной стабилизацией изображения
Обзор
Диапазон измерений - До 1 м в зависимости от качества бетона
Диапазон частот - от 15 до + 100 кГц
Технология - Ультразвуковой эхо-импульс, фазированная дифракционная решетка
Разрешение измерения - 1 мкс
Модулирующее напряжение UPE - ±150 В
Коэффициент усиления приемника - 1 – 10000 (0 – 80 дБ)
Номинальная частота датчика - 50 кГц (поперечная волна)
Форма импульса - Прямоугольная волна
Задержка импульса - 8 – 200 мс
Количество каналов - 8 (с возможностью расширения до 16)
| Технические характеристики | ||
|---|---|---|
| Гарантия | 1 год | |
