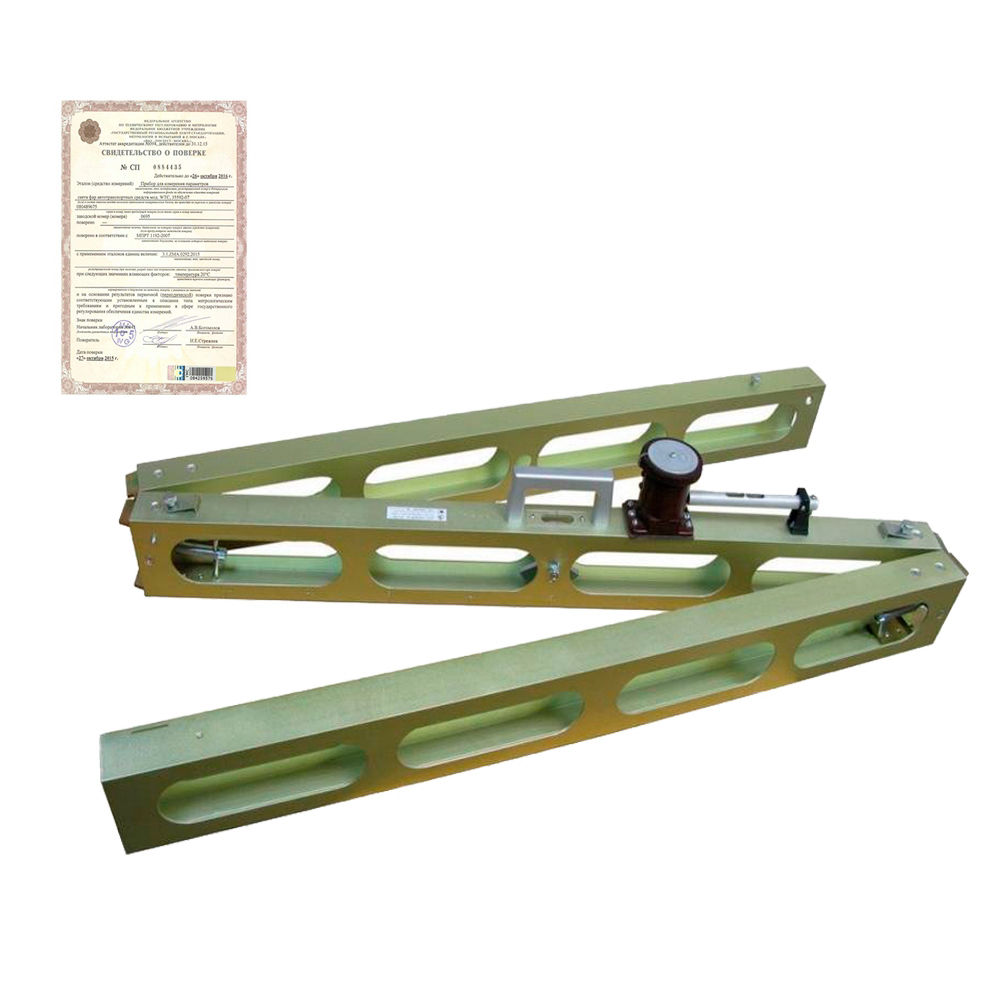

Дорожная рейка РДУ Кондор с поверкой
- Описание
- Характеристики
- Комплектация
Универсальная складная 3-х-метровая дорожная рейка (для контроля основных геометрических параметров дорог - ровности, уклонов, заложение откосов)
ОписаниеУниверсальная складная 3-х-метровая дорожная рейка (для контроля основных геометрических параметров дорог - ровности, уклонов, заложение откосов) представляет собой трехсекционную складную конструкцию. В рабочем состоянии ее секции жестко скрепляются между собой стяжными винтами.
В центральной секции рейки расположены:
измеритель уклонов, состоящий из головки с лимбом (шкалой), совмещенной с уровнем горизонтальной установки измерителя;
балансир-эклиметр для определения крутизны откосов четырех видов.
К рейке приложен клин-промерник, имеющий две шкалы измерения:
левая шкала для измерения просветов под рейкой;
правая шкала для замера толщин слоев дорожной одежды.
В центральной секции рейки расположены:
измеритель уклонов, состоящий из головки с лимбом (шкалой), совмещенной с уровнем горизонтальной установки измерителя;
балансир-эклиметр для определения крутизны откосов четырех видов.
К рейке приложен клин-промерник, имеющий две шкалы измерения:
левая шкала для измерения просветов под рейкой;
правая шкала для замера толщин слоев дорожной одежды.
| Технические характеристики | ||
|---|---|---|
| Основные характеристики | Измерение просветов под рейкой | 0,5-15 мм. |
| Измерение толщины слоев | 0-15 см | |
| Измерение линейных параметров | 0-3000 мм. | |
| Измерение уклонов | 0-100 промиле | |
| Измерение откосов | 1:2, 1:1.5, 1:2, 1:3 H/L | |
| Ширина основания | 50,5 мм. | |
| Максимальная высота | 15,0 мм. | |
| Угол между гранями | 5°45 ° | |
| Длина | 3000 мм. | |
| Ширина | 50 мм. | |
| Ширина | 110 мм. | |
| Масса рейки в сборе | 8,5 кг | |
Комплектация РДУ Кондор с поверкой
Дорожная рейка РДУ-КОНДОР, клиновой промерний, чехол, паспорт, инструкция по эксплуатации, метрологическое свидетельство.
