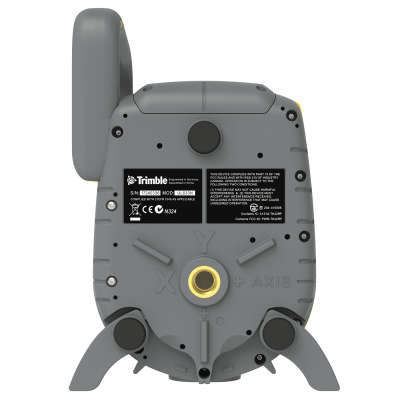

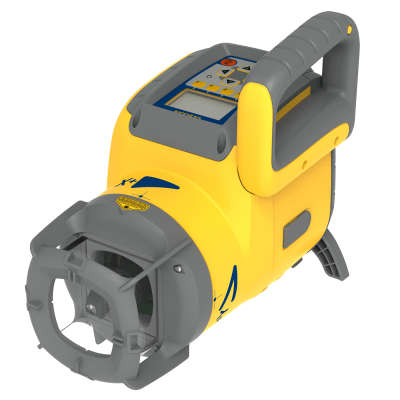

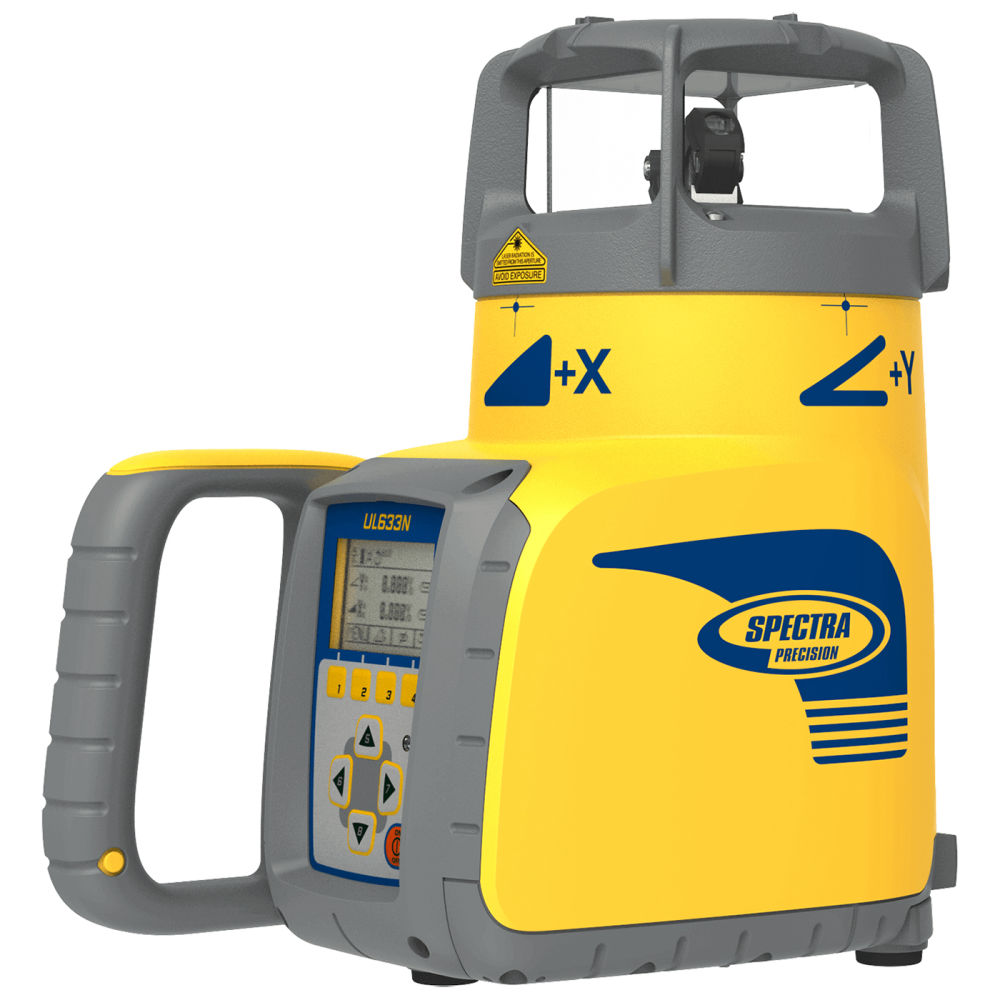

Ротационный нивелир Spectra Precision UL633N (UL633N)
- Описание
- Характеристики
- Комплектация
UL633N универсальный лазер с полным контролем всех трех осей (X/Y/Z), точность 0.5 мм на 10 м (10"), радиус работ – до 400 м, автоматическое самонивелирование, компенсация перепадов температур, учет влияния вибраций, выдерживает падение на бетон с высоты 1 м, диапазон рабочих температур от -20°С до +50°С, IP67. Поставляется с двумя приемниками HL760 и мишенью SF601.
ОписаниеУниверсальный лазер Spectra Precision UL633N является первым строительным лазером, дающим возможность полностью контролировать все три оси (X/Y/Z).
Контроль оси Z осуществляется с помощью совершенно новой технологии «веерного пучка», а для контроля осей X и Y используется двунаправленная радиосвязь. Многолетний опыт компании Spectra Precision позволил разработать простой в обращении и универсальный лазер UL633N, подходящий для решения практически всех задач и обеспечивающий быстроту и точность измерений. Универсальный лазер обеспечивает точную автоматическую ориентацию осей по двум выбранным точкам без установки приемников в перпендикулярном направлении. Это позволяет быстро выполнять планировку двойных уклонов при профилировании спортивных площадок, автостоянок, теннисных кортов и подъездных путей. Благодаря способности универсального лазера UL633N работать с двумя приемниками одновременно, в режиме Grade Match (Вычисление уклона) можно автоматически измерять неизвестную величину уклона по двум реперным точкам.
При выполнении высокоточных работ, например, при строительстве взлетных полос, отметки высот могут быть с высокой точностью закреплены с помощью автоматической функции Dual Axis PlaneLok (Фиксация уклона по двум осям). Возможность фиксации и сохранения положения опорной лазерной плоскости по двум приемникам, установленным на существующих высотных реперах, исключает возможность сдвига и ошибок, вызванных вибрацией или изменением температуры. Также универсальный лазер UL633N является первым лазером, позволяющим изменить вертикальный луч на вращающийся веерный пучок для работы с новой активной мишенью SpotFinder SF 601.
UL633N позволяет автоматически ориентировать вертикальный луч на активную мишень Spot Finder. Измерение уклонов по уже проложенным трубам или открытым траншеям легко выполняется в автоматическом режиме Spot Match (Вычисление уклона между точками). Активная мишень Spot Finder с лазером UL633N упрощает решение задач планировки прямых углов, например, при устройстве опалубки фундаментов или при монтаже стен из гипсокартона. Активация режима SpotLok обеспечивает автоматическую фиксацию и удержание вертикального луча UL633N на мишени Spot Finder, установленной в выбранной точке, обеспечивая точное выравнивание и позволяя избежать переделок.
Лазер UL633N имеет совмещенную с инфракрасной системой дистанционного управления RC603N полнофункциональную систему радиосвязи, а также интуитивно понятный графический дисплей с подсветкой. Благодаря дистанционному управлению можно управлять лазером также как и с клавиатуры на расстоянии до 150 метров, даже из кабины строительной техники или внутри трубы. Возможность дистанционного изменения величины уклона позволяет существенно снизить время на подготовку к работе и повысить скорость выполнения самой работы. Благодаря прочной конструкции UL633N выдерживает падение на бетон с высоты 1 метр. Корпус с классом защиты IP67 успешно противостоит влаге и пыли, позволяя работать в самых сложных условиях. Универсальный лазер UL633N обладает всеми функциями лазеров серии GL500, и включает новые улучшенные функции, делающие его максимально универсальным.
Полный контроль осей X/Y:
Автоматические двухосевые функции без ограничений
Высокоточное выравнивание осей
Упрощенное измерение уклона: измерение и отображение неизвестного уклона
Полная автоматическая фиксация заданной проектной плоскости
Все функции доступны в диапазоне от 10 до 170 градусов
Функция измерения горизонтального угла
Полный контроль оси Z:
Автоматическая установка вертикального луча
Установка оси: устанавливает вертикальный луч в требуемом месте
Вычисление уклона между точками: отображает измеренное значение наклона оси Z
Поиск точки: автоматически фиксирует вертикальный луч на центральной точке устройства SF601
Ручная установка вертикального луча
Поиск светового пятна
Полная компенсация поперечной оси
Различные системы связи:
Радио (2 радиоканала)
ИК
Для всех современных приложений:
Полностью автоматический в диапазоне углов наклона до +/-25 % по осям X/Y/Z
Выдерживает падение на бетон с высоты до 1 м
Большая зона действия — диаметром 800 м
Интуитивно понятная клавиатура
Режим маски
Возможность использования различных источников питания
Автоматическая компенсация температуры
Вибрационный фильтр для электронного нивелирования
Универсальный лазер Spectra Precision UL633N имеет множество функций:
Dual Automatic Axis Alignment – Задание осей и проектных уклонов.
Dual Axis Grade Match – Измерение улона по осям.
Dual Automatic PlaneLok – Фиксация заданной проектной плоскости.
Automatic Spot Alignment – Автоматическое задание напраления и уклона.
Automatic Spot Match – Автоматическое определение уклона.
Combined Vertical PlaneLok and Spot Search for Layout – Фиксация вертикальной плоскости и оси.
Automatic SpotLok – Автоматическое задание оси.
Контроль оси Z осуществляется с помощью совершенно новой технологии «веерного пучка», а для контроля осей X и Y используется двунаправленная радиосвязь. Многолетний опыт компании Spectra Precision позволил разработать простой в обращении и универсальный лазер UL633N, подходящий для решения практически всех задач и обеспечивающий быстроту и точность измерений. Универсальный лазер обеспечивает точную автоматическую ориентацию осей по двум выбранным точкам без установки приемников в перпендикулярном направлении. Это позволяет быстро выполнять планировку двойных уклонов при профилировании спортивных площадок, автостоянок, теннисных кортов и подъездных путей. Благодаря способности универсального лазера UL633N работать с двумя приемниками одновременно, в режиме Grade Match (Вычисление уклона) можно автоматически измерять неизвестную величину уклона по двум реперным точкам.
При выполнении высокоточных работ, например, при строительстве взлетных полос, отметки высот могут быть с высокой точностью закреплены с помощью автоматической функции Dual Axis PlaneLok (Фиксация уклона по двум осям). Возможность фиксации и сохранения положения опорной лазерной плоскости по двум приемникам, установленным на существующих высотных реперах, исключает возможность сдвига и ошибок, вызванных вибрацией или изменением температуры. Также универсальный лазер UL633N является первым лазером, позволяющим изменить вертикальный луч на вращающийся веерный пучок для работы с новой активной мишенью SpotFinder SF 601.
UL633N позволяет автоматически ориентировать вертикальный луч на активную мишень Spot Finder. Измерение уклонов по уже проложенным трубам или открытым траншеям легко выполняется в автоматическом режиме Spot Match (Вычисление уклона между точками). Активная мишень Spot Finder с лазером UL633N упрощает решение задач планировки прямых углов, например, при устройстве опалубки фундаментов или при монтаже стен из гипсокартона. Активация режима SpotLok обеспечивает автоматическую фиксацию и удержание вертикального луча UL633N на мишени Spot Finder, установленной в выбранной точке, обеспечивая точное выравнивание и позволяя избежать переделок.
Лазер UL633N имеет совмещенную с инфракрасной системой дистанционного управления RC603N полнофункциональную систему радиосвязи, а также интуитивно понятный графический дисплей с подсветкой. Благодаря дистанционному управлению можно управлять лазером также как и с клавиатуры на расстоянии до 150 метров, даже из кабины строительной техники или внутри трубы. Возможность дистанционного изменения величины уклона позволяет существенно снизить время на подготовку к работе и повысить скорость выполнения самой работы. Благодаря прочной конструкции UL633N выдерживает падение на бетон с высоты 1 метр. Корпус с классом защиты IP67 успешно противостоит влаге и пыли, позволяя работать в самых сложных условиях. Универсальный лазер UL633N обладает всеми функциями лазеров серии GL500, и включает новые улучшенные функции, делающие его максимально универсальным.
Полный контроль осей X/Y:
Автоматические двухосевые функции без ограничений
Высокоточное выравнивание осей
Упрощенное измерение уклона: измерение и отображение неизвестного уклона
Полная автоматическая фиксация заданной проектной плоскости
Все функции доступны в диапазоне от 10 до 170 градусов
Функция измерения горизонтального угла
Полный контроль оси Z:
Автоматическая установка вертикального луча
Установка оси: устанавливает вертикальный луч в требуемом месте
Вычисление уклона между точками: отображает измеренное значение наклона оси Z
Поиск точки: автоматически фиксирует вертикальный луч на центральной точке устройства SF601
Ручная установка вертикального луча
Поиск светового пятна
Полная компенсация поперечной оси
Различные системы связи:
Радио (2 радиоканала)
ИК
Для всех современных приложений:
Полностью автоматический в диапазоне углов наклона до +/-25 % по осям X/Y/Z
Выдерживает падение на бетон с высоты до 1 м
Большая зона действия — диаметром 800 м
Интуитивно понятная клавиатура
Режим маски
Возможность использования различных источников питания
Автоматическая компенсация температуры
Вибрационный фильтр для электронного нивелирования
Универсальный лазер Spectra Precision UL633N имеет множество функций:
Dual Automatic Axis Alignment – Задание осей и проектных уклонов.
Dual Axis Grade Match – Измерение улона по осям.
Dual Automatic PlaneLok – Фиксация заданной проектной плоскости.
Automatic Spot Alignment – Автоматическое задание напраления и уклона.
Automatic Spot Match – Автоматическое определение уклона.
Combined Vertical PlaneLok and Spot Search for Layout – Фиксация вертикальной плоскости и оси.
Automatic SpotLok – Автоматическое задание оси.
Технические характеристики | ||
---|---|---|
Технические характеристики | Диапазон работ с приемником: | 800 м |
Точность по горизонтали: | ± 0.05 мм/м | |
Точность по вертикали: | ± 0.1 мм/м | |
Цвет лазера | Красный | |
Нивелирование: | По горизонтали и вертикали | |
Тип компенсатора: | Сервопривод | |
Кол-во скоростей | 4 | |
Работа компенсатора: | ± 14° | |
Скорость вращения | 80/200/600/900 об/мин | |
Угол сканирования | 90° | |

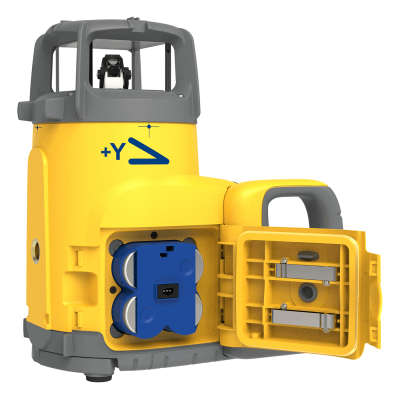

Элементы питания | NiMH аккумулятор | |
Время работы | 35 ч | |
Рабочая температура: | от-20°C до+70°C | |
Защита от пыли и влаги | IP67 | |
Вес | 3,1 кг | |
Габариты прибора | 271х242х150 мм | |
Функциональные возможности: | Горизонтальная разметка | Есть |
Вертикальная разметка | Есть | |
Регулировка наклона плоскости по оси X: | Есть | |
Регулировка наклона плоскости по оси Y: | Есть | |
Отвес вверх | Есть | |
Комплект поставки | Приемник излучения | Есть |
Модель приемника | HL760 | |
Тип дистанционного управления | Радио-пульт | |
Модель дистанционного управления | RC603N | |
Настенное крепление | Нет | |
Аккумулятор | Есть | |
Зарядное устройство | Есть | |
Кейс | Пластиковый |
Комплектация Spectra Precision UL633N
Ротационный нивелир UL633N, NiMH аккумуляторы, зарядное устройство, пульт ДУ RC603N, два приемника HL760, активная мишень SF601, транспортировочный кейс.
