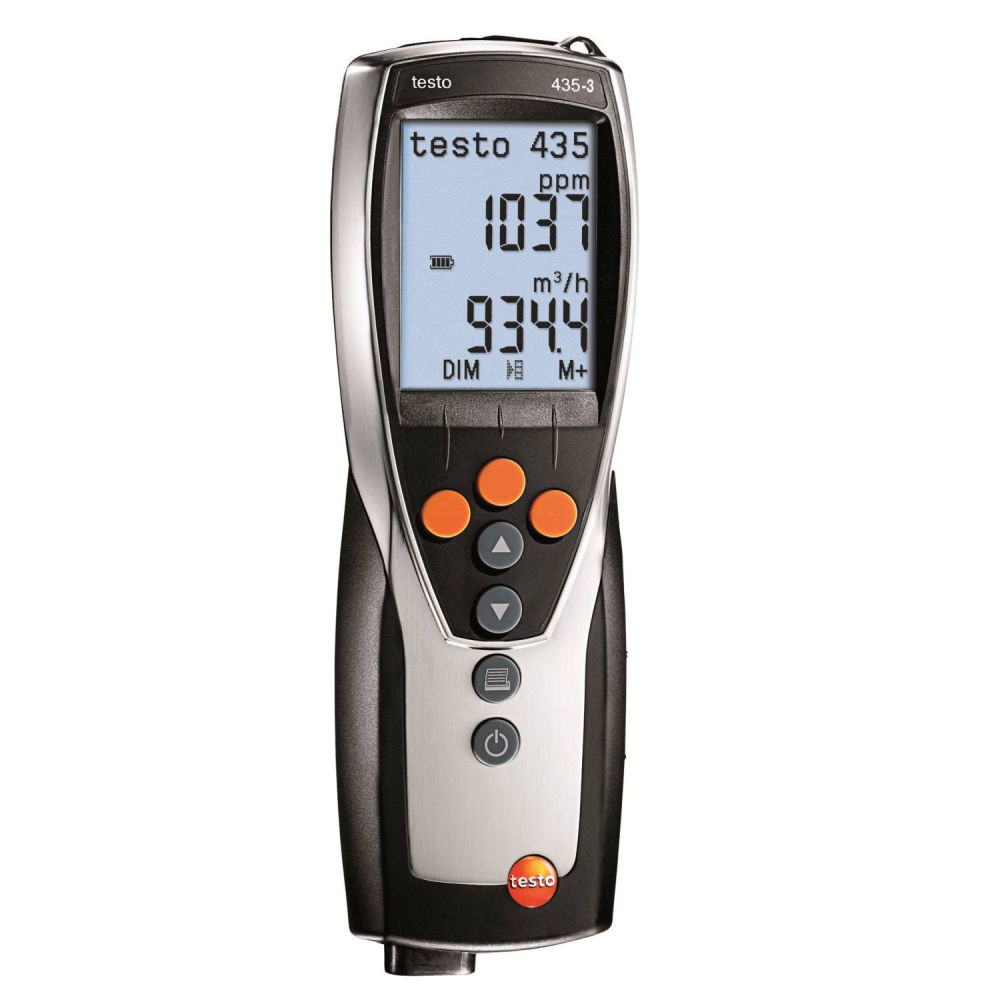

Измерительный прибор Testo 435-3 (0560 4353)

Для измерения скорости потока и объёмного расхода в вентиляционных воздуховодах компания Testo предлагает компактные анемометрические зонды и трубки Пито. При выборе подходящего зонда или измерительного прибора необходимо учитывать интенсивность потока в вентиляционном воздуховоде. Интенсивность потока можно подразделить на три условных диапазона. Сенсоры скорости потока для измерений в воздуховодах снабжены телескопическими штангами для упрощения использования в крупных воздуховодах. При необходимости наряду с измерением интенсивности потока можно также измерять температуру и влажность с использованием одного и того же зонда. В зависимости от интенсивности потока в воздуховоде выберите зонд температуры, зонд-крыльчатку или трубку Пито.

Объёмный расход на входе и выходе любого воздуховода должен соответствовать по расчётам базовым требованиям к экономичности работы системы. Для измерения объёмного расхода на выходах воздуховодов хорошо подходят анемометры-крыльчатки больших размеров диаметром 100 мм (№ заказа – 0635 9435), поскольку такие анемометры позволяют захватывать большую площадь сечения воздуховода, что, в свою очередь, позволяет определять возмущение потока в области воздухораспределительной решётки (эффект петли).

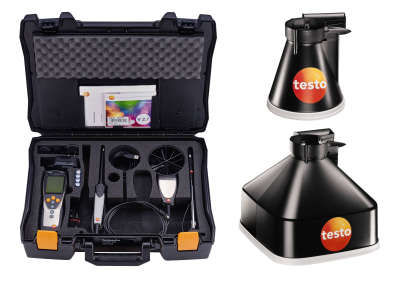

Для измерения интенсивности оттока/притока в области щелей воздухораспределительной решётки и дисковых клапанов прекрасно подходит воронка для измерения объёмного расхода (№ заказа – 0563 4170) и большой анемометр-крыльчатка диаметром 100 мм № заказа – 0635 9435). Значение общего объёмного расхода регистрируется с помощью воронки без необходимости пересчёта по скорости потока и площади сечения. Это простой метод измерения объемного расхода, позволяющий получить достоверные результаты.

Измерение температуры воздуха и поверхностной температуры: Для комфортного пребывания и повышения производительности труда чрезвычайно важна правильная вентиляция. Наряду с дизайном помещения и личным восприятием также существует и ряд других факторов, создающих приятный микроклимат в помещении. Это воздух в помещении, температура стен, окон, полов и потолков.

Для прибора testo 435 существует целый ряд зондов температуры серии TE. Для определения возможности образования точки росы и плесени прекрасно подходит поверхностный зонд (№ заказа – 0602 0393) и зонд влажности (№ заказа – 0636 1712).

Измерение лучистого тепла: Многофункциональный измерительный прибор testo 435 – это надёжный инструмент для измерения теплового комфорта. Приобретаемый отдельно съёмный сферический термометр (№ заказа – 0602 0743) позволяет измерять лучистое тепло (иными словами, расчётную температуру или температуру комфортности). Результаты измерения расчётной температуры с использованием сферического термометра диаметром 150 мм должны совпадать с температурой комфортности до ± 0,41 K.

Измерение температуры в помещении (температуры воздуха и расчётной температуры) должно проводиться только в выбранной точке и при тех же общих условиях, что и измерение движения воздуха в помещении.

Измерение дифференциального давления на фильтрах: Системы кондиционирования воздуха снабжены фильтрами, предотвращающими попадание грязи из атмосферы в воздух помещений. Необходимо регулярно проверять работоспособность данных фильтров. Для этого измеряется давление на входе и выходе фильтра. Результат – дифференциальное давление. Если разница давления слишком высока, это означает, что фильтр загрязнён и требует замены. В приборе testo 435-4 имеется встроенный сенсор дифференциального давления, работающий в диапазоне 0 - 25 гПа. Для точности показаний предусмотрена температурная компенсация значения измерения дифференциального давления. Магнитные фиксаторы на задней панели прибора исключают необходимость постоянно держать прибор в руках.

Измерение в вентиляционном воздуховоде с помощью трубки Пито: Соблюдение режима расхода воздуха в вентиляционном воздуховоде чрезвычайно важно для обеспечения надлежащей работы системы вентиляции и кондиционирование воздуха. Внутренний сенсор дифференциального давления прибора testo 435-3 в сочетании с трубкой Пито, используется для измерений при высокой скорости потока (0 - 64 м/с) и высокой степени загрязнения. На дисплей testo 435-3 одновременно выводятся показания давления, скорости и объёмного расхода. Магнитные фиксаторы на задней панели прибора исключают необходимость постоянно держать прибор в руках.

Определение качества воздуха в помещении (CO2): Низкое качество воздуха по причине высоких концентраций CO2 может вызывать усталость, отсутствие концентрации внимания и даже заболевания. По этой причине для обеспечения надлежащего качества воздуха необходимо принять соответствующие меры во избежание превышения концентрации CO2 свыше 1 000 ппм. Значения концентрации от 700 до 1 500 могут рассматриваться как "эталонные значения". Для контроля качества воздуха в помещениях лучше всего подходит зонд качества воздуха (№ заказа – 0632 1535). Данный зонд подходит для одновременной регистрации концентраций CO2, температуры, относительной влажности и абсолютного давления.

Измерение CO: Угарный газ (CO) – это газ без цвета, запаха и вкуса, но обладающий высокой токсичностью. Он образуется в результате неполного сгорания веществ с содержанием углерода, таких как уголь, древесина, дизельное топливо, природный газ и пр. в нагревателях и двигателях сгорания. Концентрация CO быстро возрастает, особенно при недостатке кислорода. Это может представлять угрозу здоровью. Для обнаружения даже самых низких концентраций CO в окружающем воздухе прекрасно подходит зонд окружающего CO (№ заказа – 0632 1235) с прибором testo 435-1.
