Код: 10567
Снят с производства
800 м / 1" / –20°C до + 50°C / IP55
ПроизводительTrimble
Гарантия1 год
ИнструкцияСкачать
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

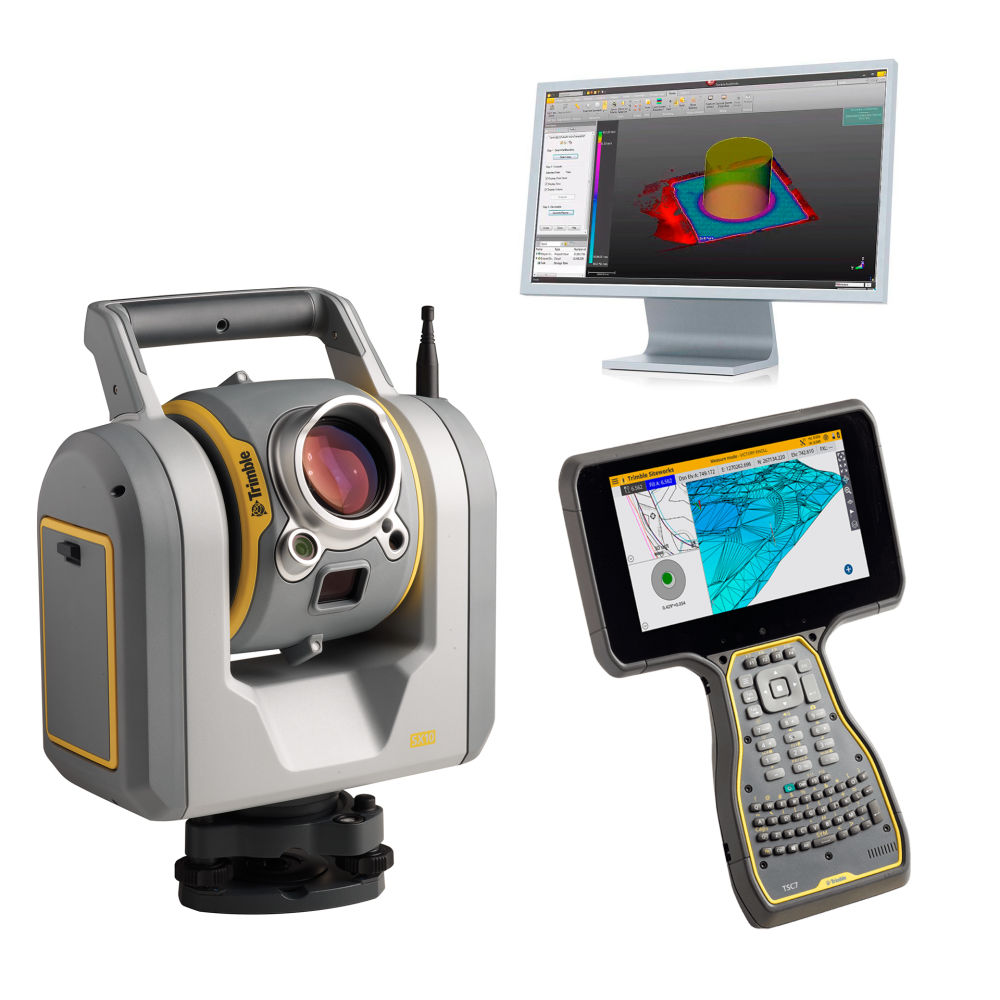

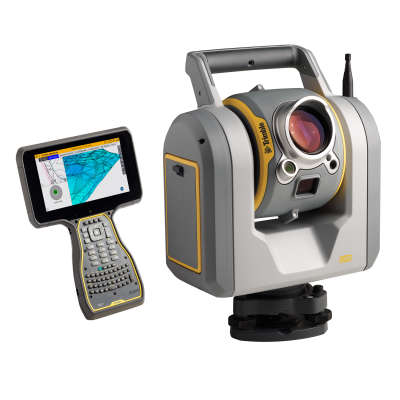

Тахеометр Trimble SX10 сочетает в себе стандартный геодезический прибор с лазерным сканером. Технология Lightning 3DM обеспечивает захват большого числа точек за счет широкого поля зрения. Дальность сканирования составляет 600 м, увеличивая скорость съемки. В комплекте поставляется полевой контроллер Trimble TSC7, ПО Trimble RealWorks Advanced Modeler, а также необходимые аксессуары для быстрого начала работы.

Преимущества Trimble SX10 1" + TSC7 + TBC
  • Угловая точность – 1”.
  • Линейная точность – до ± 1 мм + 1,5 мм/км.
  • Скорость сканирования – до 26 660 точек/сек.
  • Контроллер с 4-хядерным процессором , 8 Гб ОЗУ, Wi-Fi, Bluetooth, экраном 7".
  • Технология Trimble Vision для удаленного управления.
  • Максимальная дальность тахеометрической схемки – 5,5 км.
  • Фиксация на цели.
  • Wi-Fi, Bluetooth, USB.
  • Встроенный аккумулятор на 6500 мА/ч.
  • Защита IP55.
Описание
Тахеометр используется для получения координат и выноса точек, а также для составления 3D-моделей зданий, сооружений и местности. При выполнении сканирования применяется технология Lightning 3DM, увеличивающая скорость работы и производительность съемки. Благодаря этому прибор выполняет полную оцифровку ситуации в радиусе 600 м примерно за 12 мин.

Точность сканирования составляет 2,5 мм на 100 м, при этом размер лазерного пятна не превышает 14 мм на 100 м. Это обеспечивает прицельное наведение Trimble SX10 и изготовление достоверной трехмерной модели.

Тахеометрическая съемка выполняется с точностью до 1 мм + 1,5 ppm на призму и до 2 мм + 1,5 ppm без отражателя. Максимальное измеряемое расстояние составляет 5500 и 800 м соответственно. В сочетании это обеспечивает детальную съемку объектов и минимум станций при работе с обширными и протяженными территориями.

Дополнительные возможности

Роботизированная основа и сервоприводы делают вынос точек быстрее и проще. Технология Vision позволяет вам работать в одиночку, т.к. управление осуществляется с помощью полевого контроллера. Для визуального контроля используется камера 5 Мп, помогающая ориентироваться на местности и видеть, куда направлен объектив сканирующего тахеометра Trimble SX10.

Технология Target Illumination Light TIL снижает влияние шумов и других визуальных помех, а также улучшает видимость объектов в темноте. Кроме того, предусмотрена функция Autolock для автоматического наведения на цель и фиксации на ней, что облегчает разбивку и топографическую съемку одним оператором.

Для связи и передачи данных используются Wi-Fi, Bluetooth и USB. При необходимости можно установить радиомодуль для увеличения расстояния связи и снижения помех.

Полевой контроллер

В данном наборе поставляется Trimble TSC7 для управления приемником и сбора данных. Для управления используется сенсорный экран диагональю 7" и QWERTY-клавиатура.

Процессор Intel Apollo Lake-N4200 оснащен 4 ядрами, позволяя обрабатывать множество информации с полевых измерений. Оперативная память на 8 Гб и встроенная на 64 Гб гарантируют быстродействие и возможность записи больших файлов. При необходимости можно установить карту памяти объемом до 2 Тб.

Питание идет от 2 аккумуляторов емкостью по 3150 мА/ч. Этого хватит на 7 ч автономной работы.

Особенности конструкции

Защита корпуса тахеометра соответствует классу IP55. Благодаря этому прибор можно использовать в помещениях или на местности с повышенным уровнем пыли, а также работать под сильным дождем.

Встроенный Li-Ion аккумулятор обладает емкостью 6500 мА/ч. Этого достаточно для бесперебойной работы в течение 2-3 ч. Для более продолжительного использования требуется подключить 2 дополнительные батареи в специальном держателе. 3 аккумулятора обеспечивают суммарное время работы до 6-7 ч.
Технические характеристики
Тип прибораТип тахеометраСканирующий
Наводящие винтыБесконечные
Угловые измеренияУгловая точность1"
Безотражательные измеренияДальность без отражателя800 м
Точность без отражателя± (2.0 мм + 1.5 ppm)
Время без отражателя1,2 сек
Измерения на отражательДальность на отражатель5500 м
Точность на отражатель± (1.0 мм + 1.5 ppm)
Время на отражатель1.6 сек
Дальность на плёнку1000 м
КомпенсаторТип компенсаторадвухосевой
Диапазон работы± 5,4'
Точность фиксации0,5"
Зрительная трубаУвеличение30х
Минимальное фокусное расстояние1,7 м
Роботизированная съемкаСъемка по сеткеЕсть
Автоматическое наведение на цельЕсть
Поиск отражателяЕсть
Возможность сканированияЕсть
Работа с изображениямиЕсть
Скорость вращения115°/сек
Фотографические возможности КамераЕсть
ПитаниеБатареяLi-Ion батарея 6500 мА/ч
Время зарядки3 ч
Время работы3 ч
Запись данных / КоммуникацииПортыRS232, USB, Wi-Fi, Bluetooth, UHF
WLANЕсть
RS232Есть
BluetoothЕсть
USBЕсть
КартридерНет
Формат данныхJobXML, SDR33, Geodimeter, M5Zeiss, Nikon, текстовые форматы
Внутренняя памятьНет
Общие характеристикиУказатель створаНет
Рабочая температура–20°C до + 50°C
Защита от пыли и влагиIP55
Вес с аккумулятором7,5 кг
Дисплей и клавиатураТип дисплеяконтроллер (опция)
ЦентрирТип центрираЛазерный
Авто измерение высотыНет
Полевое ПОПрограммные продуктTrimble Access
Работы c данными сканированияЕсть
Поддержка BIM-моделейЕсть
Комплект поставкиТрегерЕсть
АккумуляторОпция
Мини-призмаОпция
Карта-памятиНет
Первичная поверкаЕсть
Гарантия1 год
Комплектация Trimble SX10 1" + TSC7 + TBC
Сканирующий тахеометр Trimble SX10, трегер, шестигранный ключ, транспортировочный кейс с ремнями для переноски, ключи к кейсу для инструмента (2 шт.), чехол от дождя, салфетки для очистки оптики, краткое руководство по эксплуатации, кабель 2.5 м Hirose 6P-PC на USB 2.0, гарантийный талон. | Аккумулятор Trimble для S6/S7/S8/S9/SX10/SX12 (Li-Ion, 10.8V) (2 шт.) | Зарядное устройство, блок питания, силовой кабель 220В. | Штатив геодезический Trimble Dual Clamp Tri-Max (двойной зажим). | Полевой контроллер Trimble TSC7 с QWERTY-клавиатурой; без полевого ПО Trimble Access GNSS; два Li-ion аккумулятора; блок питания с кабелем (подходит для внешнего ЗУ); защитная пленка для дисплея и салфетка; наручный ремешок; активное перо с тросиком; карточки для быстрого начала работы; руководство пользователя на русском языке; гарантийный талон. | Программное обеспечение Trimble Access - General Survey | Сумка для контроллера Trimble TSC7 | Программное обеспечение Trimble Business Center Survey Advanced | Лицензия Trimble Scanning Module (63603-00)
