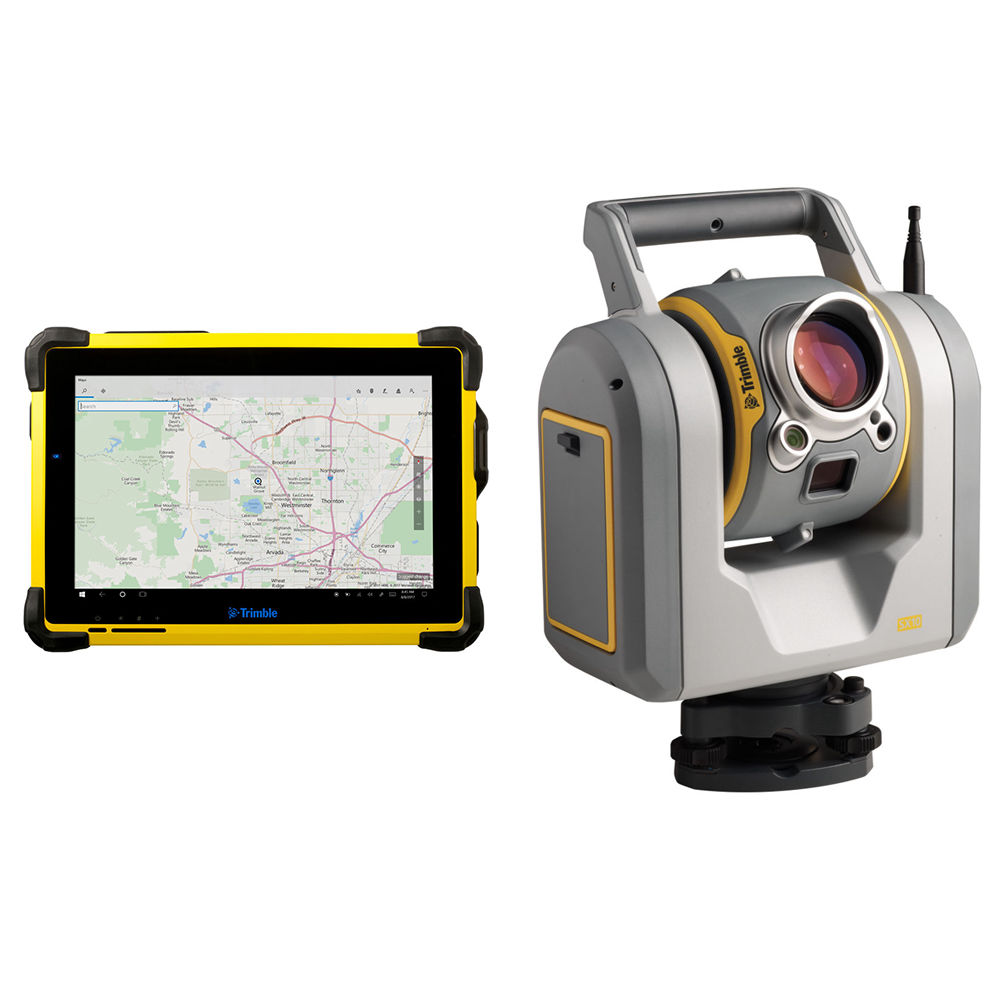

Сканирующий тахеометр Trimble SX10 1" + планшет T10 + TBC Add Scanning
- Описание
- Характеристики
- Комплектация
- Файлы
Тахеометр Trimble SX10 сочетает в себе стандартный геодезический прибор с лазерным сканером. Технология Lightning 3DM обеспечивает захват большого числа точек за счет широкого поля зрения. Дальность сканирования составляет 600 м, увеличивая скорость съемки. В комплекте поставляется планшет Trimble T10 и лицензия на установку модуля Scanning для Trimble Business Center, обеспечивающего регистрацию и геопривязку данных, классификацию и извлечение объектов, подготовку отчетов.
Преимущества Trimble SX10 1" + планшет T10 + TBC Add Scanning
Описание- Угловая точность – 1”.
- Линейная точность – до ± 1 мм + 1,5 мм/км.
- Скорость сканирования – до 26 660 точек/сек.
- Полевой контроллер с Wi-Fi, ОЗУ 8 Гб, SSD, экраном 10.1”, навигационным датчиком.
- Технология Trimble Vision для удаленного управления.
- Максимальная дальность тахеометрической схемки – 5,5 км.
- Фиксация на цели.
- Wi-Fi, Bluetooth, USB.
- Встроенный аккумулятор на 6500 мА/ч.
- Защита IP55.
Тахеометр используется для получения координат и выноса точек, а также для составления 3D-моделей зданий, сооружений и местности. При выполнении сканирования применяется технология Lightning 3DM, увеличивающая скорость работы и производительность съемки. Благодаря этому прибор выполняет полную оцифровку ситуации в радиусе 600 м примерно за 12 мин.
Точность сканирования составляет 2,5 мм на 100 м, при этом размер лазерного пятна не превышает 14 мм на 100 м. Это обеспечивает прицельное наведение Trimble SX10 и изготовление достоверной трехмерной модели.
Тахеометрическая съемка выполняется с точностью до 1 мм + 1,5 ppm на призму и до 2 мм + 1,5 ppm без отражателя. Максимальное измеряемое расстояние составляет 5500 и 800 м соответственно. В сочетании это обеспечивает детальную съемку объектов и минимум станций при работе с обширными и протяженными территориями.
Дополнительные возможности
Роботизированная основа и сервоприводы делают вынос точек быстрее и проще. Технология Vision позволяет вам работать в одиночку, т.к. управление осуществляется с помощью полевого контроллера. Для визуального контроля используется камера 5 Мп, помогающая ориентироваться на местности и видеть, куда направлен объектив сканирующего тахеометра Trimble SX10.
Технология Target Illumination Light TIL снижает влияние шумов и других визуальных помех, а также улучшает видимость объектов в темноте. Кроме того, предусмотрена функция Autolock для автоматического наведения на цель и фиксации на ней, что облегчает разбивку и топографическую съемку одним оператором.
Для связи и передачи данных используются Wi-Fi, Bluetooth и USB. При необходимости можно установить радиомодуль для увеличения расстояния связи и снижения помех.
Контроллер Trimble T10
В комплекте поставляется планшет для управления и работы со сканером в полевых условиях. Процессор Intel Core i7 позволяет запускать современное ПО, в том числе, офисное благодаря ОС Windows 10. Благодаря оперативной памяти 8 Гб и встроенному SSD-диску на 256 Гб, планшет способен быстро редактировать данные и просматривать данные в поле, без необходимости камеральной обработки.
Встроенный навигационный датчик обеспечивает связь по 72 каналам, включая системы GPS, ГЛОНАСС, BeiDou, QZSS и SBASS. Связь осуществляется с помощью 4G LTE и Wi-Fi, а также USB.
Корпус усилен прорезиненными вставками для защиты платы при падениях. Стандарт IP65 гарантирует исправную работу в сложных метеоусловиях, включая сильную пыль и проливной дождь.
Особенности конструкции
Защита корпуса тахеометра соответствует классу IP55. Благодаря этому прибор можно использовать в помещениях или на местности с повышенным уровнем пыли, а также работать под сильным дождем.
Встроенный Li-Ion аккумулятор обладает емкостью 6500 мА/ч. Этого достаточно для бесперебойной работы в течение 2-3 ч. Для более продолжительного использования требуется подключить 2 дополнительные батареи в специальном держателе. 3 аккумулятора обеспечивают суммарное время работы до 6-7 ч.
Точность сканирования составляет 2,5 мм на 100 м, при этом размер лазерного пятна не превышает 14 мм на 100 м. Это обеспечивает прицельное наведение Trimble SX10 и изготовление достоверной трехмерной модели.
Тахеометрическая съемка выполняется с точностью до 1 мм + 1,5 ppm на призму и до 2 мм + 1,5 ppm без отражателя. Максимальное измеряемое расстояние составляет 5500 и 800 м соответственно. В сочетании это обеспечивает детальную съемку объектов и минимум станций при работе с обширными и протяженными территориями.
Дополнительные возможности
Роботизированная основа и сервоприводы делают вынос точек быстрее и проще. Технология Vision позволяет вам работать в одиночку, т.к. управление осуществляется с помощью полевого контроллера. Для визуального контроля используется камера 5 Мп, помогающая ориентироваться на местности и видеть, куда направлен объектив сканирующего тахеометра Trimble SX10.
Технология Target Illumination Light TIL снижает влияние шумов и других визуальных помех, а также улучшает видимость объектов в темноте. Кроме того, предусмотрена функция Autolock для автоматического наведения на цель и фиксации на ней, что облегчает разбивку и топографическую съемку одним оператором.
Для связи и передачи данных используются Wi-Fi, Bluetooth и USB. При необходимости можно установить радиомодуль для увеличения расстояния связи и снижения помех.
Контроллер Trimble T10
В комплекте поставляется планшет для управления и работы со сканером в полевых условиях. Процессор Intel Core i7 позволяет запускать современное ПО, в том числе, офисное благодаря ОС Windows 10. Благодаря оперативной памяти 8 Гб и встроенному SSD-диску на 256 Гб, планшет способен быстро редактировать данные и просматривать данные в поле, без необходимости камеральной обработки.
Встроенный навигационный датчик обеспечивает связь по 72 каналам, включая системы GPS, ГЛОНАСС, BeiDou, QZSS и SBASS. Связь осуществляется с помощью 4G LTE и Wi-Fi, а также USB.
Корпус усилен прорезиненными вставками для защиты платы при падениях. Стандарт IP65 гарантирует исправную работу в сложных метеоусловиях, включая сильную пыль и проливной дождь.
Особенности конструкции
Защита корпуса тахеометра соответствует классу IP55. Благодаря этому прибор можно использовать в помещениях или на местности с повышенным уровнем пыли, а также работать под сильным дождем.
Встроенный Li-Ion аккумулятор обладает емкостью 6500 мА/ч. Этого достаточно для бесперебойной работы в течение 2-3 ч. Для более продолжительного использования требуется подключить 2 дополнительные батареи в специальном держателе. 3 аккумулятора обеспечивают суммарное время работы до 6-7 ч.
Технические характеристики | ||
---|---|---|
Тип прибора | Тип тахеометра | Сканирующий |
Наводящие винты | Бесконечные | |
Угловые измерения | Угловая точность | 1" |
Безотражательные измерения | Дальность без отражателя | 800 м |
Точность без отражателя | ± (2.0 мм + 1.5 ppm) | |
Время без отражателя | 1,2 сек | |
Измерения на отражатель | Дальность на отражатель | 5500 м |
Точность на отражатель | ± (1.0 мм + 1.5 ppm) | |
Время на отражатель | 1.6 сек | |
Дальность на плёнку | 1000 м | |
Компенсатор | Тип компенсатора | двухосевой |
Диапазон работы | ± 5,4' | |
Точность фиксации | 0,5" | |
Зрительная труба | Увеличение | 30х |
Минимальное фокусное расстояние | 1,7 м | |
Роботизированная съемка | Съемка по сетке | Есть |
Автоматическое наведение на цель | Есть | |
Поиск отражателя | Есть | |
Возможность сканирования | Есть | |
Работа с изображениями | Есть | |
Скорость вращения | 115°/сек | |
Фотографические возможности | Камера | Есть |
Питание | Батарея | Li-Ion батарея 6500 мА/ч |
Время зарядки | 3 ч | |
Время работы | 3 ч | |
Запись данных / Коммуникации | Порты | RS232, USB, Wi-Fi, Bluetooth, UHF |
WLAN | Есть | |
RS232 | Есть | |
Bluetooth | Есть | |
USB | Есть | |
Картридер | Нет | |
Формат данных | JobXML, SDR33, Geodimeter, M5Zeiss, Nikon, текстовые форматы | |
Внутренняя память | Нет | |
Общие характеристики | Указатель створа | Нет |
Рабочая температура | –20°C до + 50°C | |
Защита от пыли и влаги | IP55 | |
Вес с аккумулятором | 7,5 кг | |
Дисплей и клавиатура | Тип дисплея | контроллер (опция) |
Центрир | Тип центрира | Лазерный |
Авто измерение высоты | Нет | |
Полевое ПО | Программные продукт | Trimble Access |
Работы c данными сканирования | Есть | |
Поддержка BIM-моделей | Есть | |
Комплект поставки | Трегер | Есть |
Аккумулятор | Опция | |
Мини-призма | Опция | |
Карта-памяти | Нет | |
Первичная поверка | Есть | |
Гарантия | 1 год |
Комплектация Trimble SX10 1" + планшет T10 + TBC Add Scanning
Сканирующий тахеометр Trimble SX10, трегер, шестигранный ключ, транспортировочный кейс с ремнями для переноски, ключи к кейсу для инструмента (2 шт.), чехол от дождя, салфетки для очистки оптики, краткое руководство по эксплуатации, кабель 2.5 м Hirose 6P-PC на USB 2.0, гарантийный талон. | Зарядное устройствоTrimble 2xDual (101070-02-04); блок питания; силовой кабель 220В. | Аккумулятор Trimble для S6/S7/S8/S9/SX10/SX12 (Li-Ion, 10.8V) (3 шт.) | Веха Trimble standard telescopic rod 2,6m (51003007). | Мини-призма Trimble PRISM 360 | Штатив геодезический Trimble Dual Clamp Tri-Max (двойной зажим). | Контроллер Trimble T10, Wi-Fi;
Батарея (TRM[T10], 5.4Ач, 11.4В, Li-Ion) Trimble;
Блок питания TRM[T10] (220В, 19.0В, 65Вт, Jack[M]) Trimble;
Пленка защитная для Trimble T10;
Ремешок (T10, Hand) Trimble;
Стилус (T10) Trimble. | Программное обеспечение Trimble Access - General Survey | Радиомодуль Trimble EM120 2.4GHz Module | Крепление для контролера Trimble T10 | Программное обеспечение Trimble Business Center Survey Advanced | Лицензия Trimble Scanning Module (63603-00)
