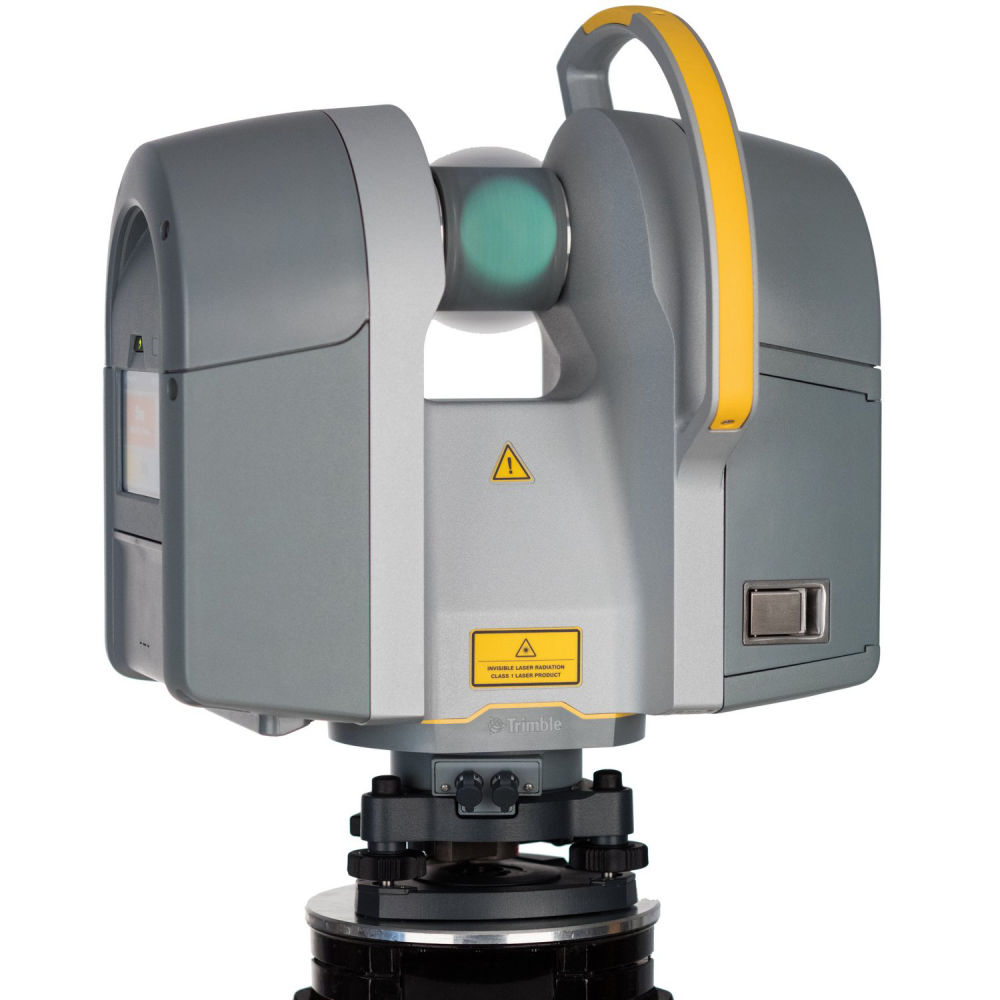

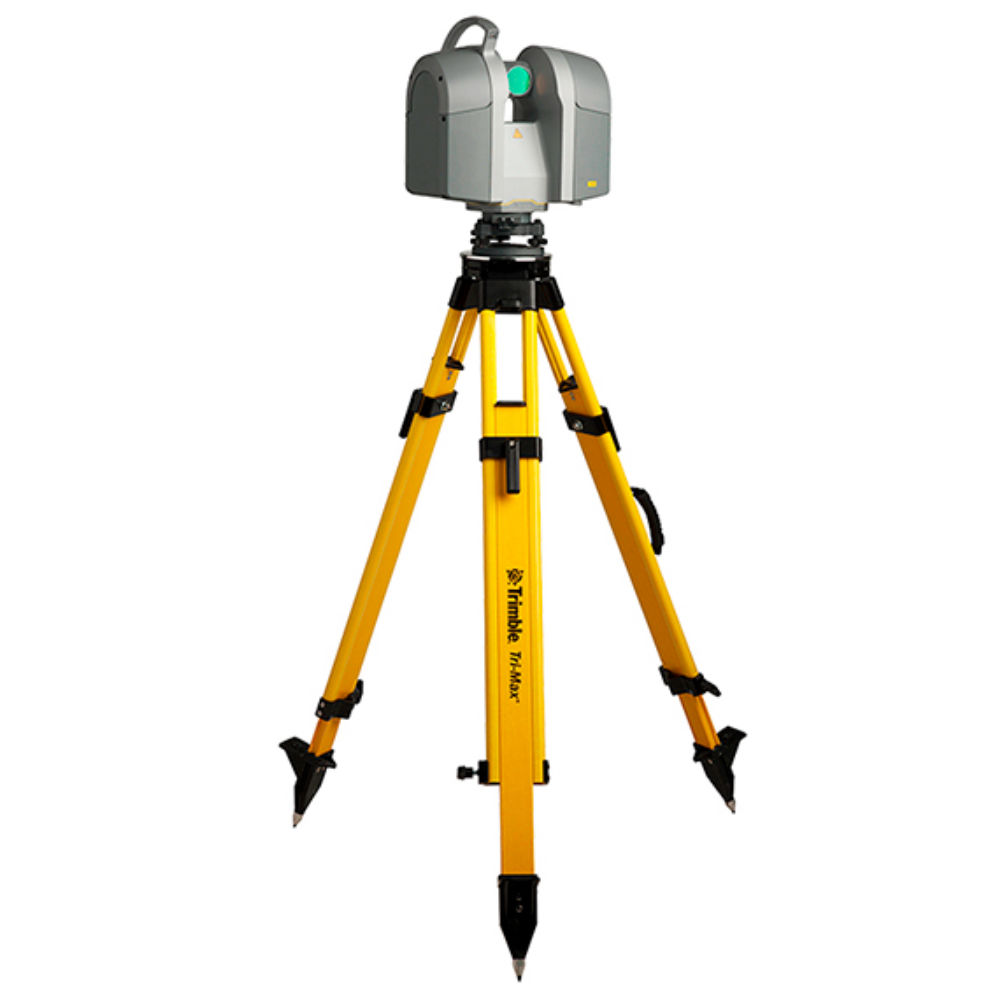

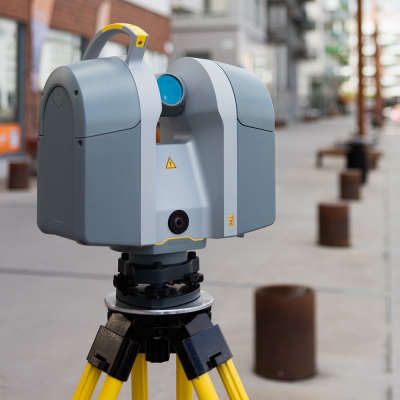

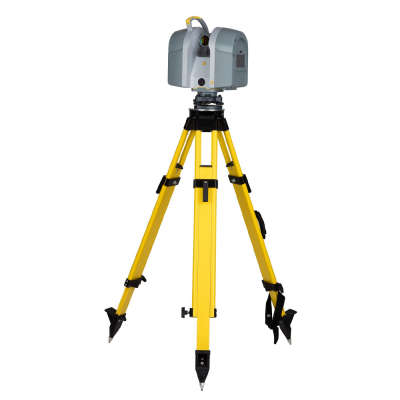

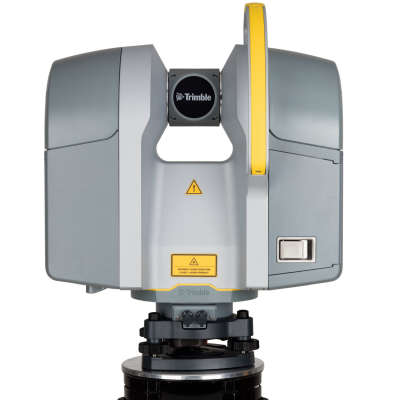

Наземный лазерный сканер Trimble TX6 Extended Pack 120 м
- Описание
- Характеристики
- Комплектация
- Файлы
Лазерный сканер Trimble TX6 – оптимальное решение для тех случаев, когда не нужна большая дальность, но требуется сохранить высокую точность на всем диапазоне расстояний. Расширенная версия TX6 с дальностью сканирования до 120 метров.
Преимущества Trimble TX6 Extended Pack 120 м
Описание- Высокая точность измерений на всем диапазоне расстояний до 120 метров
- Низкий уровень шума на всем диапазоне расстояний
- При той же дальности и точности стоимость меньше, чем у старшей модели Trimble TX8
Лазерный сканер TX6 используется для небольших и средних размеров промышленных и инженерных объектов, для контроля качества строительства, анализа деформаций.
В расширенной версии этот сканер превосходит Trimble X7 в дальности сканирования (до 120 метров) и имеет более низкий уровень шума на всем диапазоне расстояний. По отношению к старшей модели Trimble TX8, сканер TX6 характеризуется более низкой скоростью (500 000 точек/сек).
Сканер оснащен встроенной камерой, которая позволяет выполнять панорамные снимки с разрешением 10МП для получения облака точек в реальных цветах. Сьемка может проводиться в HDR формате для слабоосвещенных или контрастных участков.

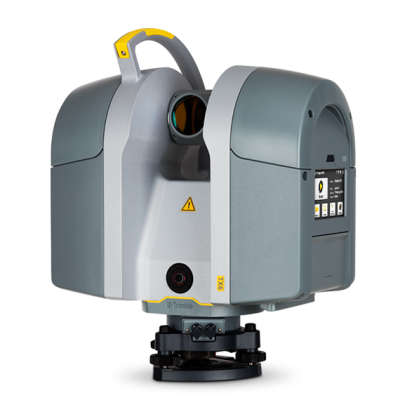

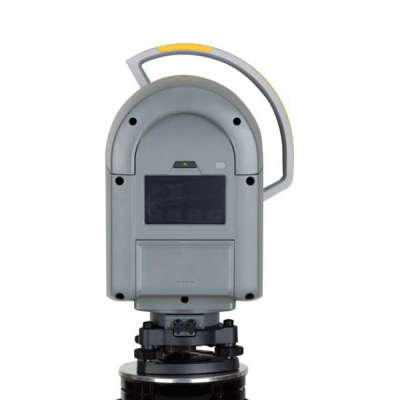

Управление сканером TX6 осуществляется с помощью встроенного программного обеспечения, корпус сканера оснащен сенсорным экраном высокого разрешения. Встроенное программное обеспечение позволяет проверить корректность горизонтальной установки прибора, активировать компенсатор для автоматического выравнивания данных сканирования. Кроме управления прибором и выбора режимов сканирования ПО позволяет просмотреть полученные облака точек для контроля за процессом измерений. Благодаря встроенному Wi-Fi модулю можно подключить любое мобильное устройство для управления сканером.
Сшивка и уравнивание полученных данных осуществляется в ПО Trimble RealWorks с помощью встроенных алгоритмов основанных на распознавании специальных марок или по плоскостям облака точек.
В расширенной версии этот сканер превосходит Trimble X7 в дальности сканирования (до 120 метров) и имеет более низкий уровень шума на всем диапазоне расстояний. По отношению к старшей модели Trimble TX8, сканер TX6 характеризуется более низкой скоростью (500 000 точек/сек).
Сканер оснащен встроенной камерой, которая позволяет выполнять панорамные снимки с разрешением 10МП для получения облака точек в реальных цветах. Сьемка может проводиться в HDR формате для слабоосвещенных или контрастных участков.
Управление сканером TX6 осуществляется с помощью встроенного программного обеспечения, корпус сканера оснащен сенсорным экраном высокого разрешения. Встроенное программное обеспечение позволяет проверить корректность горизонтальной установки прибора, активировать компенсатор для автоматического выравнивания данных сканирования. Кроме управления прибором и выбора режимов сканирования ПО позволяет просмотреть полученные облака точек для контроля за процессом измерений. Благодаря встроенному Wi-Fi модулю можно подключить любое мобильное устройство для управления сканером.
Сшивка и уравнивание полученных данных осуществляется в ПО Trimble RealWorks с помощью встроенных алгоритмов основанных на распознавании специальных марок или по плоскостям облака точек.
| Технические характеристики | ||
|---|---|---|
| Основные характеристики | Тип сканера | Импульсный, высокоскоростной лазерный сканер с двухосевым компенсатором |
| Интерфейс | Встроенная панель управления | |
| Управление | Встроенная панель управления или контроллер | |
| Хранение данных | USB-диск, контроллер | |
| Камера | 10 Мп | |
| Возможности 3D-сканирования | Применение | Наземный 3D-сканер |
| Скорость сканирования | 500000 | |
| Класс лазера | 1 класс | |
| Максимальная дальность | 120 м | |
| Минимальная дальность | 0,6 м | |
| Размер лазерного пятна | 6 мм | |
| Поле зрения | 360°/317° | |
| Точность 3D-модели | 3 мм на 20 м | |
| Угловая точность | 17 " | |
| Точность дальномера | 2 мм | |
| Уровень шума | 2 мм | |
| Возможности визуализации | Встроенная камера | Есть |
| Камеры | 10 Мп | |
| Внешняя камера | Опция | |
| HDR | Есть | |
| IR камера | Нет | |
| Скорость съемки | 1 мин | |
| Производительность системы | Тип компенсатора | Двухосевой компенсатор |
| Разрешение | 1" | |
| Диапазон работы компенсатора | ± 5' | |
| Точность установки компенсатора | ± 1" | |
| Управление и запись данных | Выбор области сканирования | По видеоизображению |
| Хранение данных | USB-диск, контроллер | |
| Передача данных | Ethernet, WLAN, USB | |
| Дисплей | Есть | |
| Питание | Тип | Кабель питания и съемный аккумулятор |
| Тип батареи | Li-Ion | |
| Время работы | 2 ч | |
| Окружающая среда | Рабочая температура | от 0°C |
| Температура хранения | от –20°C до + 50°C | |
| Защищенность | IP54 | |
| Размеры и вес сканера | Размеры сканера | 335 x 386 x 242 мм |
| Вес сканера без аккумулятора | 10,2 кг | |
| Вес аккумулятора | 0.66 кг | |
| Гарантия | 1 год | |
Комплектация Trimble TX6 Extended Pack 120 м
3D-лазерный сканер Trimble TX6; Кабель c переходниками для блока питания; Блок питания 12V; Треггер без оптического центрира для TX6; Транспортировочный кейс; Флешка USB 3.0 64 Гб; Салфетки для очистки; Шнурок для стилуса; 2 стилуса; 10 штук черно-белые цели на самоклеящемся основании; 2 шт защитная пленка для экрана; Инструкция по быстрому запуску прибора; Гарантия; Сертификаты; Аккумуляторный комплект; Опция увеличение дальности ТХ6 до 120м, Метрологическое свидетельство.
