Наземный 3D-сканер Trimble X7 + T10x + TRW Starter

Trimble X7 – современный компактный лазерный сканер для решения широкого круга задач в сфере гражданского и промышленного строительства, информационного моделирования по облакам точек (Scan – to - BIM), обмера помещений, сьемки промышленных и инфраструктурных объектов, исторических зданий. Его отличает простота управления и надежность исполнения.

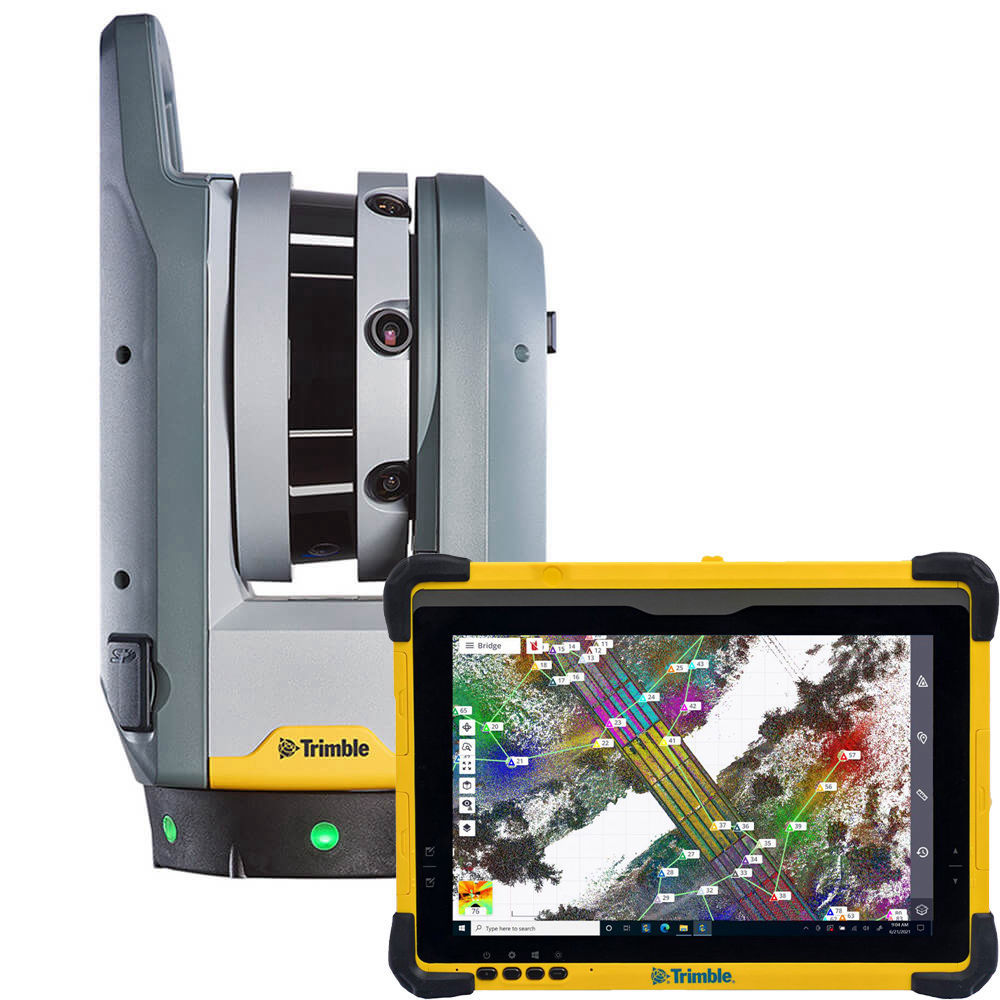

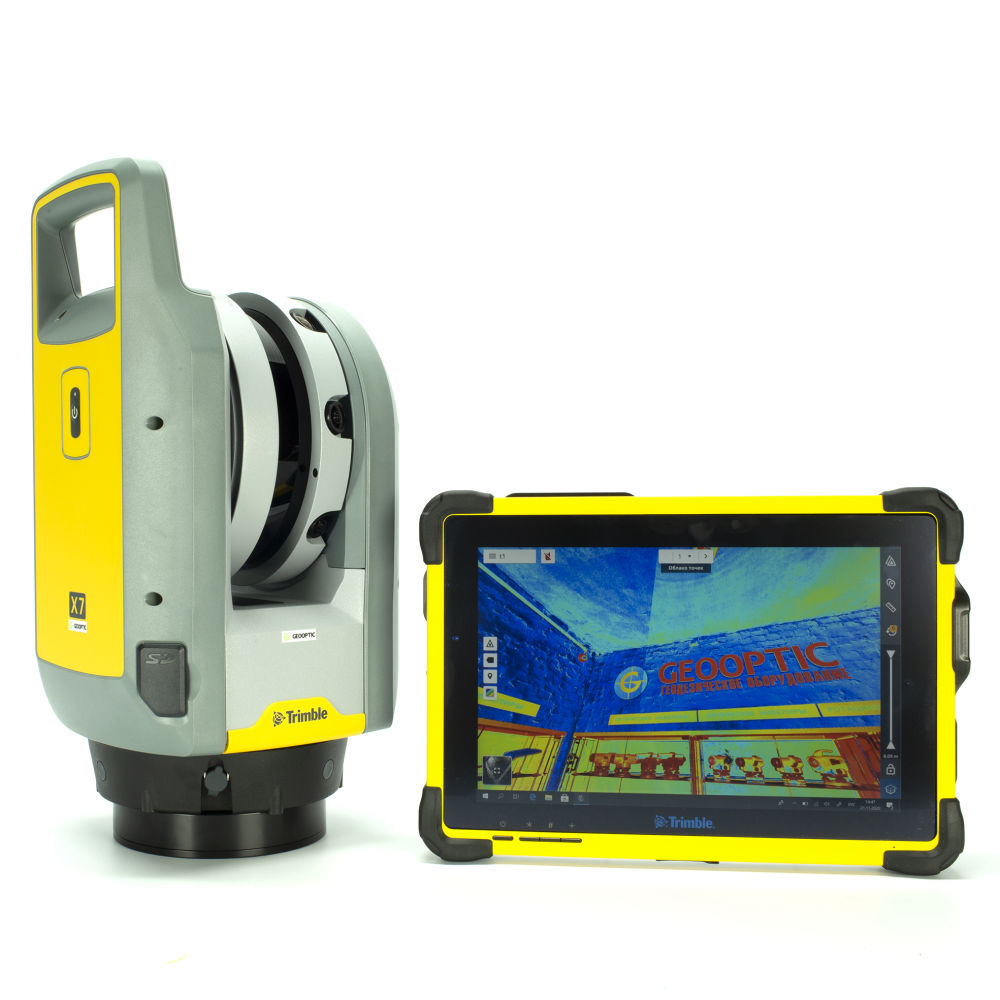

Рабочий комплект включает: лазерный сканер Trimble X7 и планшет 2022г. Trimble T10x, а также внушительный перечень необходимых аксессуаров (рюкзак, карбоновый штатив, комплект аккумуляторов для сканера и планшета, зарядные устройства и т.д.)

Лазерный сканер Trimble X7 характеризуется исключительной надежности благодаря закрытому корпусу для подвижных элементов лазерной системы и расширенному температурному диапазону, позволяющему работать от -20 град С. Скорость сканирования 500 000 точек/сек, дальность – до 80 метров.

Простота полевой работы достигается за счет систем автогоризонтирования прибора при наклоне до ±5о, отслеживания ориентации и перемещений в пространстве, а также интуитивно понятному программному обеспечению Trimble Perspective. В процессе работы лазерный сканер передает данные на планшет, где программа регистрации данных Trimble Perspective производит визуализацию полученных данных. Преимущество использования ПО Trimble Perspective – это автоматическая последовательная сшивка облаков точек непосредственно в процессе съемки. Таким образом, оператор может не только управлять настройками сканирования, но и производить визуальный контроль облака точек, снижая количество брака и пропущенных участков.

Контроль облака точек на объекте, автоматическая сшивка и процедура уточнения положения станций сканирования, реализованная в Trimble Perspective, позволяют получить на выходе максимально подготовленные данные, снижая время дальнейшей камеральной обработки.

В качестве контролера управления для сканера выступает защищенный планшет Trimble Т10. Планшет Trimble T10 защищен от воды и пыли по стандарту IP65. Прочный корпус и прорезиненные вставки по углам гарантируют сохранность прибора даже в случае падений с высоты до 2 м. Trimble T10 обладает технологией «горячей» замены батареи, вы можете извлечь аккумулятор и установить другой, при этом контроллер продолжит работать от встроенного резервного источника питания, рассчитанного на 2 мин. В комплекте поставляется три аккумулятора: стандартный 5400 mAh и два повышенной емкости 8000 mAh. Комплект этих аккумуляторов рассчитан с запасом для проведения полевых измерений в течение одного рабочего дня. Trimble T10 поставляется в предустановленной ОС Windows 10 и ПJ Trimble Perspective.

Благодаря компактному корпусу и небольшому весу Trimble X7 легко транспортировать в любом виде транспорта, в том числе в виде ручной клади при авиаперевозке.

Режимы работы

Trimble X7 имеет широкие возможности по выбору режима сканирования, позволяя адаптировать измерения под фактические условия на объекте. Выбор осуществляется оператором в программе Trimble Perspective, при этом всегда остается возможность изменить выбранные характеристики для каждой станции.

Благодаря последнему обновлению прошивок для Trimble X7 и Trimble Perspective, разработчикам удалось сократить минимальное время сканирования до 1 минуты и снизить время для выполнения панорамных фотоснимков. Теперь доступны несколько режимов сканирования с различной плотностью облака точек в диапазоне от 1 до 16 минут.

Для слишком темных и отражающих поверхностей возможен выбор режима сканирования с повышенной чувствительностью.

Кроме этого, доступны режимы сканирования с применением панорамных фотоснимков с высоким разрешением. Сохраненные панорамные снимки всегда можно просмотреть в модуле Scan Explorer в программе обработки данных Trimble RealWorks, кроме этого за счет фотографий доступно раскрашивание облака точек в реальные цвета. Это позволяет облегчить процесс информационного моделирования по облаку точек, необходимо для создания ортофотопланов, фотуров и реалистичных 3D моделей объектов. Доступен выбор сьемки с 15, 30 кадрами и режим HDR c повышенной светочувствительностью для темных участков или с большим световым контрастом, и там где важна точная передача цвета – например, при съемке исторических и культурных объектов.

Trimble X7 имеет возможность работы в перевернутом состоянии для обследования шахт, колодцев и различных емкостей.

Надежность

Trimble X7 отличает лаконичность и надежность исполнения корпуса. Движущиеся части лазерной системы закрыты, на корпус вынесена только одна кнопка управления. Передача данных на планшетный контроллер осуществляется с помощью беспроводной связи. За счет этого сканер обладает наиболее высоким классом пыле и влагозащиты IP55 среди аналогов. Для условий стройки, промышленных объектов и неблагоприятных погодный условий это неоспоримое преимущество этого сканера.

Прибор имеет наиболее широкий диапазон рабочих температур среди аналогов. Trimble X7 способен работать от -20 до +50 град.С. В комплекте со сканером поставляется три аккумулятора, что дает возможность их замены в процессе работы на холоде. Все это делает Trimble X7 наиболее адаптированным прибором для наших климатических условий.

Кроме этого Trimble X7 оснащен встроенной системой автоматической калибровки X-Drive. Сканер проводит полную калибровку систем измерений углов и расстояний на каждой станции сканирования, внося необходимые корректировки. В случае обнаружения неисправностей прибор в автоматическом режиме выдаст предупреждение о неисправности и не позволит провести ошибочные некорректные измерения. В Trimble Perspective встроена функция автоматической калибровки и диагностики, с помощью которой всегда можно проверить прибор по широкому списку параметров. Благодаря этой системе более не нужно выполнять ежегодную дорогостоящую поверку.
