Лазерный сканер Z+F IMAGER 5006EX
- Описание
- Характеристики
- Комплектация

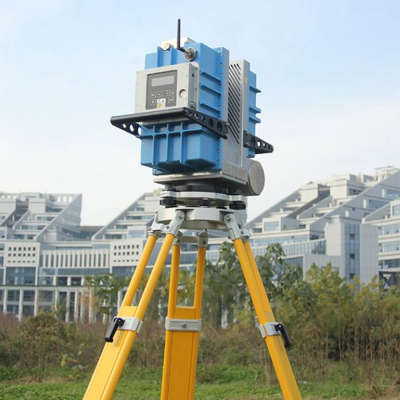

Лазерный сканер Z+F IMAGER 5006EX является первым, и пока единственным в отрасли взрывобезопасным прибором, который был создан на основе хорошо зарекомендовавшей себя модели сканера IMAGER 5006i немецкой компании Zoller + Fröhlich (Z+F).
ОписаниеЛазерный сканер Z+F IMAGER 5006EX сертифицирован в соответствии с Директивой ATEX 94/9/EG по двум категориям: категория 1 (горнодобывающая отрасль) и категория 2 (прочие отрасли промышленности). Как того требует Директива ATEX, все компоненты сканера интегрированы в едином взрывобезопасном корпусе, но при этом прибор обладает ключевыми преимуществами своего предшественника.

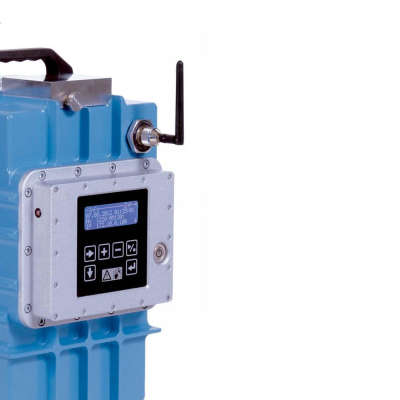

Встроенная панель управления, состоящая из экрана и шести клавиш, позволяет выполнять операции по настройке параметров работы лазерного сканера и контролировать получаемые результаты, исключая необходимость применения внешнего компьютера для управления прибором. В случае необходимости внешнее устройство (также сертифицированное на взрывобезопасность) может быть подключено по беспроводному каналу связи Wi-Fi.
Очень быстрый процесс сканирования, высокая точность измерений и широкое поле зрения лазерного сканера Z+F IMAGER 5006EX обеспечивают оперативный сбор детальной информации обо всех объектах и их составных элементах, находящихся в зоне его работы.
Основным предназначением сканера является его применения для выполнения съемки во взрывоопасных местах – в подземных выработках и на промышленных предприятиях с повышенной концентрацией взрывоопасных газовых смесей.
Встроенная панель управления, состоящая из экрана и шести клавиш, позволяет выполнять операции по настройке параметров работы лазерного сканера и контролировать получаемые результаты, исключая необходимость применения внешнего компьютера для управления прибором. В случае необходимости внешнее устройство (также сертифицированное на взрывобезопасность) может быть подключено по беспроводному каналу связи Wi-Fi.
Очень быстрый процесс сканирования, высокая точность измерений и широкое поле зрения лазерного сканера Z+F IMAGER 5006EX обеспечивают оперативный сбор детальной информации обо всех объектах и их составных элементах, находящихся в зоне его работы.
Основным предназначением сканера является его применения для выполнения съемки во взрывоопасных местах – в подземных выработках и на промышленных предприятиях с повышенной концентрацией взрывоопасных газовых смесей.
| Технические характеристики | ||
|---|---|---|
| Основные характеристики | Тип сканера | Взрывобезопасный 3D-сканер |
| Интерфейс | Встроенная панель управления | |
| Управление | Встроенная панель управления или контроллер | |
| Хранение данных | Встроенный диск 64 Гб | |
| Камера | 80 Мп | |
| Возможности 3D-сканирования | Применение | Наземный 3D-сканер |
| Скорость сканирования | 1000000 | |
| Класс лазера | 1 класс | |
| Максимальная дальность | 79 м | |
| Минимальная дальность | 0.4 м | |
| Размер лазерного пятна | 1.5 мм | |
| Поле зрения | 360°/320° | |
| Точность 3D-модели | 1,2 мм на 10 м | |
| Угловая точность | 18 " | |
| Точность дальномера | 0,3 мм | |
| Уровень шума | 1,2 мм на 10 м | |
| Возможности визуализации | Встроенная камера | Есть |
| Полная панорама | 80 Мп | |
| Внешняя камера | Нет | |
| HDR | Есть | |
| IR камера | Нет | |
| Производительность системы | Тип компенсатора | Двухосевой компенсатор |
| Разрешение | 1" | |
| Диапазон работы компенсатора | ± 0,5° | |
| Точность установки компенсатора | ± 7" | |
| Управление и запись данных | Выбор области сканирования | Кнопками и по видеоизображению |
| Хранение данных | Встроенный диск 64 Гб | |
| Передача данных | Ethernet, WLAN, USB | |
| Дисплей | Есть | |

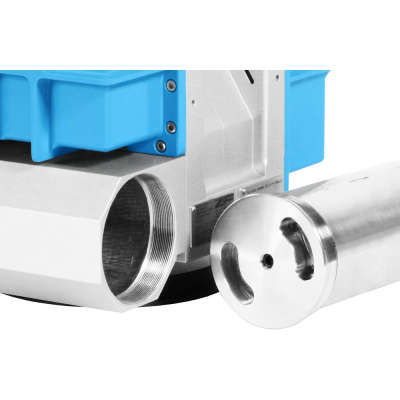

| Питание | Тип | Съемный аккумулятор |
| Тип батареи | Li-Ion | |
| Время работы | 1 ч | |
| Окружающая среда | Рабочая температура | от 0°C |
| Температура хранения | от –20°C до + 50°C | |
| Защищенность | IP54 | |
| Размеры и вес сканера | Размеры сканера | 250 x 395 x 414 мм |
| Вес сканера без аккумулятора | 30.8 кг | |
| Вес аккумулятора | 1,2 кг | |
Комплектация Z+F IMAGER 5006EX
Лазерный cканер Z+F IMAGER 5006EX (класс лазера: 3R); Аккумулятор - 3 шт; Источник питания и зарядное устройство; Транспортировочный кейс на колёсах; Кабель Ethernet; Набор чистящих средств; Штатив; Рабочее место ПО Z+F LRC Elements.
