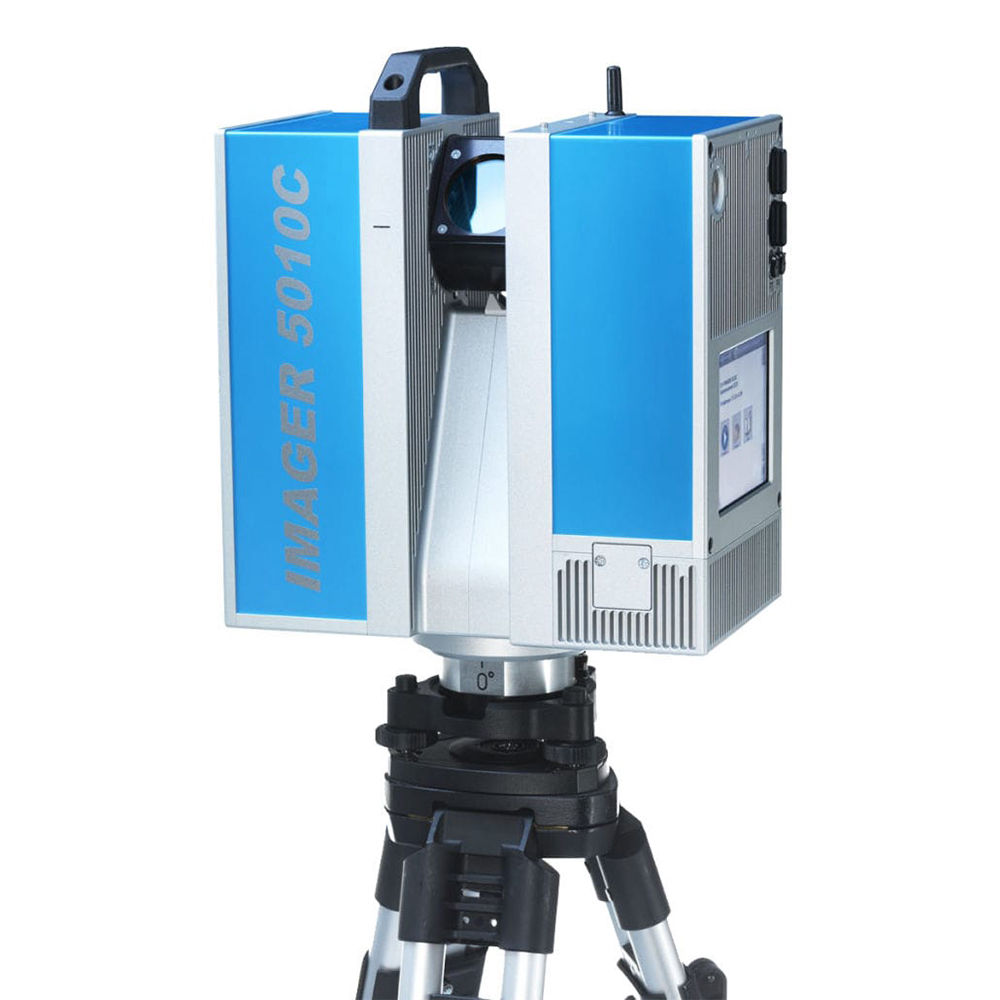

Лазерный сканер Z+F IMAGER 5010C

Лазерный сканер Z+F IMAGER 5010C Z+F IMAGER 5010C
Лазерный сканер Z+F IMAGER 5010C Z+F IMAGER 5010C
Лазерный сканер Z+F IMAGER 5010C Z+F IMAGER 5010C
Лазерный сканер Z+F IMAGER 5010C Z+F IMAGER 5010C
Лазерный сканер Z+F IMAGER 5010C Z+F IMAGER 5010C
Лазерный сканер Z+F IMAGER 5010C Z+F IMAGER 5010C
Код: 12181
Товар под заказ
Цена по запросу
1+
1000000 / 187 м
ПроизводительZ+F
АртикулZ+F IMAGER 5010C
  • Описание
  • Характеристики
  • Комплектация

Лазерный сканер Z+F IMAGER® 5010C немецкой компании Zoller + Fröhlich (Z+F) открывает новые возможности при выполнении съемки. Встроенная в прибор фотокамера позволяет теперь выполнять фотографирование объекта сканирования без использования каких-либо внешних устройств. Используемая в сканере фотокамера позволяет получать фотоснимки с расширенным тоновым диапазоном (HDR – High Dynamic Range). Благодаря этому получаемые в процессе работы камеры фотоснимки имеют отличный баланс контрастности изображения независимо от условий освещения объекта. Компания Z+F впервые в отрасли интегрировала данную технологию в лазерные сканеры.

Описание
Новый инструмент сохранил все преимущества своего предшественника, включая дальность измерений до 187 метров, возможность работы при минусовых температурах окружающей среды, очень быстрый процесс сканирования и высокую точность измерений.

Используемый в лазерном сканере источник лазерного излучения 1-го класса обеспечивает безопасную для человеческого зрения работу прибора, расширяя возможные области применения сканера.

Инструмент оборудован цветным сенсорным экраном, позволяющим просматривать полученные данные непосредственно в процессе работы, а кроме того, управлять различными параметрами сканера, исключая необходимость применения внешнего компьютера для управления прибором, что, в свою очередь, упрощает процесс работы с оборудованием.

Благодаря исключительной детальности получаемых данных наряду с высочайшей точностью результатов, обеспечиваемой фазовым методом измерений, данный инструмент наиболее оптимален для сканирования промышленных объектов и архитектурных форм.

При использовании инструмента для сканирования промышленных объектов на первое место выходит быстродействие прибора. Немаловажную роль здесь играет наличие встроенной фотокамеры, позволяющей легко дешифрировать при обработке результатов съемки все мельчайшие элементы инженерных конструкций. Благодаря высокой скорости работы лазерного сканера сокращаются периоды простоя промышленного оборудования на время съемки, а в некоторых случаях, остановки оборудования и вовсе не требуется. Если сканер используется в комплексе с программным пакетом EdgeWise, имеется возможность построения трехмерных цифровых моделей внутренних помещений, заводских территорий, промышленного оборудования, различных элементов конструкций, а также экспорта этих моделей в другие программные продукты для последующего проектирования.

В архитектурных приложениях, будь то съемка фасадов или памятников архитектуры, Лазерный сканер Z+F IMAGER® 5010C позволяет сохранить для последующей работы все мельчайшие элементы. За счет этого можно получить детальный образ объекта для его архивирования либо использования при подготовке проекта реконструкции.

Сканер имеет компактный размер, малый вес и очень широкое поле зрения 360 х 320 градусов, благодаря чему его можно эффективно использовать как в небольших помещениях со стесненными условиями измерений, так и на крупных объектах с большим числом точек стояния.

Если в параметрах прибора выбрать среднюю плотность сканирования и высокое качество получаемых результатов, полный цикл работы на одной точке стояния займет менее 10 минут – около трех с половиной минут потребуется на выполнение панорамной фотосъемки, и еще около трех с половиной минут собственно на процесс сканирования.
Технические характеристики
Основные характеристикиИнтерфейсВстроенная панель управления или внешнее
УправлениеВстроенная панель управления или контроллер
Хранение данныхВстроенный диск 64 Гб
Камера80 Мп
Возможности 3D-сканированияПрименениеНаземный 3D-сканер
Скорость сканирования1000000
Класс лазера1 класс
Максимальная дальность187 м
Минимальная дальность0.4 м
Размер лазерного пятна3.5 мм
Поле зрения 360°/320°
Точность 3D-модели1,2 мм на 10 м
Угловая точность18 "
Точность дальномера0,3 мм
Уровень шума1,2 мм на 10 м
Возможности визуализацииВстроенная камераЕсть
Полная панорама80 Мп
Внешняя камераНет
HDRЕсть
IR камераНет
Производительность системыТип компенсатораДвухосевой компенсатор
Разрешение 1"
Диапазон работы компенсатора± 0,5°
Точность установки компенсатора± 7"
Управление и запись данных Выбор области сканированияКнопками и по видеоизображению
Хранение данныхВстроенный диск 64 Гб
Передача данныхEthernet, WLAN, USB
ДисплейЕсть
ПитаниеТипСъемный аккумулятор
Тип батареиLi-Ion
Время работы2,5 ч
Окружающая средаРабочая температураот –10°C
Температура храненияот –20°C до + 50°C
ЗащищенностьIP53
Размеры и вес сканераРазмеры сканера258 x 150 x 328 мм
Вес сканера без аккумулятора9,8 кг
Вес аккумулятора1,2 кг
Комплектация Z+F IMAGER 5010C
Сканер Z+F IMAGER® 5010C; Дополнительный комплект аккумулятора; Зарядное устройство; Кабель Ethernet; Кабель питания; Удлинительный кабель; Рабочее место ПО Z+F LaserControl®.
